정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 3.3V LDO voltage regulator with 1A output,SOT-223 package voltage regulator with thermal protection,LDO regulator stable with ceramic capacitors |
||

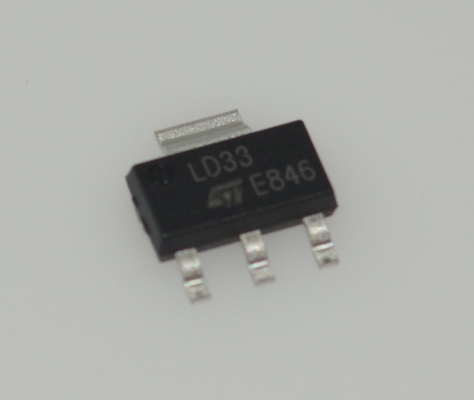

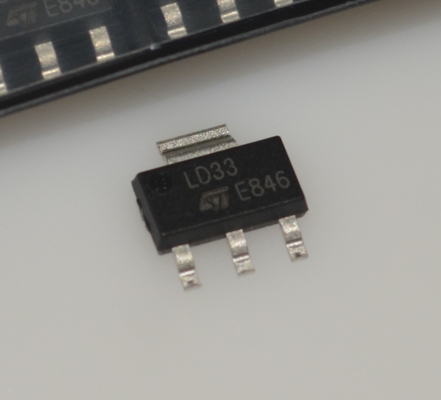

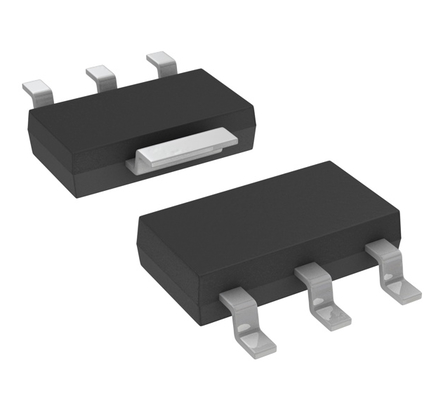

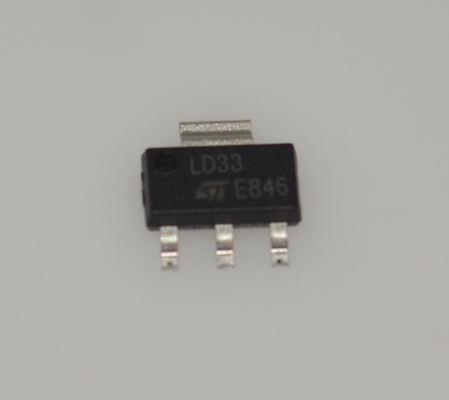

LD1117S33CTR 3.3V LDO 전압 조절기 1A 출력 낮은 탈락 전압 높은 정확성 과류 및 amp 열 보호 세라믹 콘덴시터 SOT-223 패키지
그리고nbsp;
특징
andbull; 낮은 탈락 전압 (1 V typ.)
앙불; 800mA SO-8까지의 출력 전류
및 bull; 고정 출력 전압: 1.2V, 1.8V, 2.5V, 3.3V, 5.0V
andbull; 조절 가능한 버전 (VREF = 1.25 V)
및 bull; 내부 전류 및 열 한계
& bull; & plusmn; 1 % (25 °C) 및 전체 온도 범위에서 2 %
그리고불; 공급 전압 거부: 75 dB (typ.)
그리고nbsp;
신청서
1소비자 전자제품
스마트 홈 기기:예를 들어 Wi-Fi 스마트 플러그, 센서, 리모컨 등, 주요 MCU 및 센서 모듈에 전원을 공급하는 데 사용됩니다.
휴대용 장치:MP3 플레이어, 디지털 사진 프레임, 휴대용 팬 등, 전압 변환 및 하류 회로의 조절을 위해.
컴퓨터 주변 장치:메인보드, USB 허브, 내부 카드 등에 보조 전원 공급
2통신 및 네트워크 장비
네트워크 모듈:이전 세대의 이더넷 컨트롤러와 Wi-Fi 모듈에 전원을 공급합니다. (일반적으로 3.3V 공급이 필요합니다.)
라우터/스위치:보드에 있는 특정 칩에 보조 전원을 공급합니다.
광학 모듈:또한 일부 전통적인 광 수신기에서 사용된다.
3산업 제어 및 자동화
산업용 제어판:PLC 및 산업용 컨트롤러의 논리 회로, MCU, op-amp 등에 3.3V 전력을 공급합니다.
센서 인터페이스:많은 센서 (온도, 압력, 습도) 는 3.3V에서 작동하여 LD1117을 이상적인 전원원으로 만듭니다.
측정 및 시험 장비:데이터 획득 카드와 기기의 아날로그 및 디지털 회로에 전원을 공급하는 것.
4자동차 전자제품차량 내 인포테인먼트 시스템:라디오, 내비게이션 시스템 같은 장치의 저전력 부품에 전원을 공급합니다.
몸 제어 모듈:윈도우 컨트롤러, 와이퍼 컨트롤러 및 안정적인 3.3V 공급을 필요로하는 다른 ECU 단위.
5임베디드 시스템 및 프로젝트
아두이노 쉴드:일반적으로 방패에 사용되며, 3.3V 센서 또는 장치를 전원으로 공급하기 위해 높은 전압 (예를 들어, 5V 또는 9V) 을 3.3V로 변환합니다.
라즈베리 파이/STM32 개발 보드:사용자 정의 확장 보드 또는 프로젝트에서 외부 구성 요소에 3.3V 전력 레일을 제공하기 위해 사용됩니다.
전자 DIY 프로젝트:5V/6V/9V와 같은 입력에서 3.3V로 내려가는 것을 요구하는 거의 모든 취미자 또는 전문 프로젝트에서 사용됩니다.
그리고nbsp;
설명
LD1117은 800 mA까지 출력 전류를 공급 할 수있는 저저하 전압 조절기이며 조정 가능한 버전 (VREF = 1.25 V) 에서도 사용할 수 있습니다. 고정 버전의 경우다음의 출력 전압이 제공됩니다.: 1.2 V, 1.8 V, 2.5 V, 3.3 V 및 5.0 V. 장치는 SOT-223, DPAK, SO-8 및 TO-220로 공급됩니다.SOT 223 및 DPAK 표면 장착 패키지는 적절한 공간 절약 효과를 제공 할 때에도 열 특성을 최적화합니다.높은 효율은 NPN 패스 트랜지스터에 의해 보장됩니다. 실제로이 경우, PNP 하나와 달리, 휴식 전류는 주로 부하로 흐릅니다.F 최소 콘덴서 안정성을 위해 필요합니다.
칩 트림에서 조절기는 25°C에서 andplusmn; 1% 내에서 매우 긴 출력 전압 허용 범위를 달성 할 수 있습니다. 조절 가능한 LD1117은 다른 표준과 핀을 연결합니다.저하 및 용도 측면에서 더 나은 성능을 유지하는 조절 가능한 전압 조절기.
그리고nbsp;
정보
|
분류
|
그리고nbsp;
|
|
|
Mfr
|
그리고nbsp;
|
|
|
시리즈
|
-
|
그리고nbsp;
|
|
포장
|
테이프와 롤 (TR)
절단 테이프 (CT)
디지-리랜드레그
|
그리고nbsp;
그리고nbsp;
그리고nbsp;
|
|
부분 상태
|
액티브
|
그리고nbsp;
|
|
출력 구성
|
그리고nbsp;
|
|
|
출력 유형
|
그리고nbsp;
|
|
|
규제기관의 수
|
1
|
그리고nbsp;
|
|
전압 - 입력 (최대)
|
15V
|
그리고nbsp;
|
|
전압 - 출력 (분 / 고정)
|
3.3V
|
그리고nbsp;
|
|
전압 - 출력 (최대)
|
-
|
그리고nbsp;
|
|
전압 절감 (최대)
|
1.3V @ 800mA
|
그리고nbsp;
|
|
전류 - 출력
|
그리고nbsp;
|
|
|
전류 - 조용 (Iq)
|
10mA
|
그리고nbsp;
|
|
PSRR
|
75dB (120Hz)
|
그리고nbsp;
|
|
제어 기능
|
-
|
그리고nbsp;
|
|
보호 기능
|
전류 과, 온도 과
|
그리고nbsp;
|
|
작동 온도
|
-40°C ~ 125°C
|
그리고nbsp;
|
|
장착형
|
표면 마운트
|
그리고nbsp;
|
|
패키지 / 케이스
|
TO-261-4, TO-261AA
|
그리고nbsp;
|
|
공급자의 장치 패키지
|
SOT-223
|
그리고nbsp;
|
|
기본 제품 번호
|
그리고nbsp;
