| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | M41T81SM6F I²C RTC with battery switchover,Serial I²C RTC low current 400nA,8-DIP RTC integrated oscillator industrial |
||

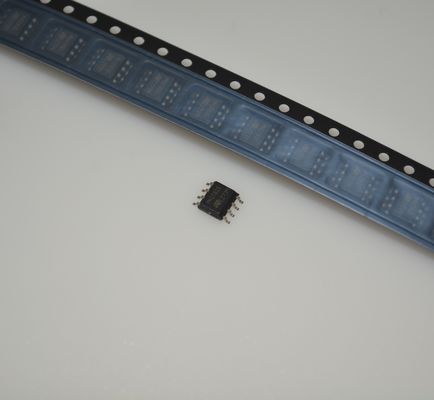

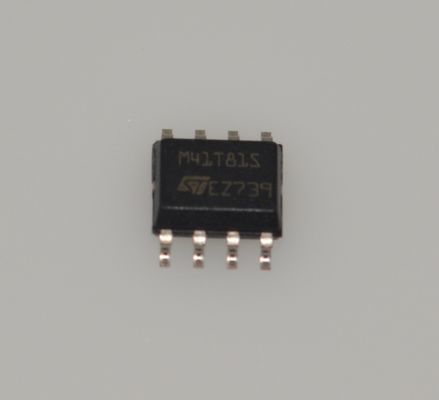

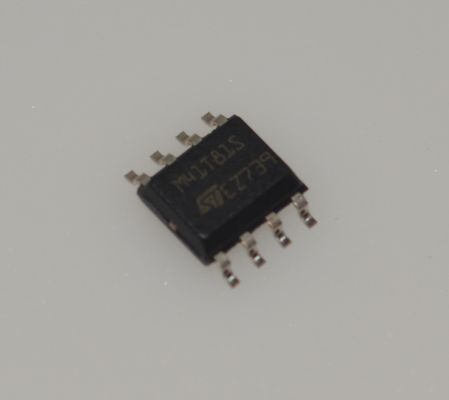

M41T81SM6F Serial Landsup2;C RTC with Battery Switchover 200ns 시간 유지 낮은 400nA 전류 2.5-5.5V 작동 산업 -40anddeg;C ~ +85anddeg;C 8-DIP 패키지 통합 오시레이터 및 앰프평방파 출력
그리고nbsp;
특징
■ 초, 초, 분, 시간, 날, 날짜, 달, 년, 세기 의 10분의 1/100분의 1을 계산 하는 기구
■ 32KHz 결정 오시일레이터 통합 부하 용량 (12.5 pf) 으로 오시일레이터 안정성과 높은 결정 시리즈 저항 동작을 제공합니다.
■ 오시레이터 정지 감지 (모니터 시계 동작)
■ I2C 버스 (400 kHz 프로토콜) 를 지원하는 일련 인터페이스
■ 초저전지 공급 전류 0.6mA (형)
■ 2.0~5.5V 시계 작동 전압
■ 자동 전환 및 선택 해제 회로 (결정 참조) 는 3.0 V 응용 프로그램에서 완전한 작동을 보장합니다.
■ VCC = 2.7~5.5V
■ 2.5V 전압; VPFD 전압; 2.7V
■ 배터리 백업에서 지난 시간을 결정 할 수있는 전원 다운 타임 스탬프 (HT 비트)
■ 배터리 낮은 플래그
■ 프로그램 가능한 경보 및 중단 기능 (전지 백업 모드에서도 유효합니다)
■ 정확 한 프로그래밍 할 수 있는 워치 도그 타이머 (62.5ms 에서 128s)
■ 소프트웨어 시계 캘리브레이션 (온도 때문에 결정의 오차를 보상하기 위해)
■ 40~85°C의 작업 온도
■ 패키지 옵션에는 8개 납 SOIC 또는 18개 납 내장 크리스탈 SOIC가 포함됩니다.
그리고nbsp;
신청서
1산업 자동화 및 제어 시스템
*사용 사례:프로그래밍 가능한 논리 컨트롤러 (PLC), 산업용 PC (IPC), 분산 제어 시스템 (DCS), 센서 데이터 로거.
*왜:확장된 온도 범위 (-40°C에서 +85°C까지) 그리고 뚫린 구멍8-DIP가혹한 산업환경에 충분히 견고하게 만들어 정확한 이벤트 시간표 및 로깅을 보장합니다.
2통신 및 네트워크 인프라
*사용 사례:라우터, 스위치, 베이스 스테이션 컨트롤러, 네트워크 연결 스토리지 (NAS)
*왜:이 장비는 로그 동기화, 네트워크 트래픽 관리 및 오류 추적을 위해 정확한 시간 측정이 필요합니다.랜드업2;C 인터페이스메인 프로세서와 쉽게 연결할 수 있고,배터리 전환기능이 주요 전력 손실을 유지하도록 보장합니다.
3소비자 전자제품 및 스마트 가전
*사용 사례:첨단 스마트 미터, 태양광 인버터, 고급 가전 (예를 들어 오븐, 세탁기), 판매점 (POS) 터미널.
*왜:The초저전력 소비 (400nA)예를 들어, 스마트 미터에서, 백업 배터리는 RTCand#39;의 최소한의 드로 덕분에 주요 전력 고장의 경우 시간을 유지할 수 있습니다.중요한 사건의 타이밍이 기록되도록 하는 것.
4데이터 로깅 및 측정 장비
*사용 사례:환경 모니터링 스테이션, 차량 데이터 기록기, 과학 기기.
*왜:모든 데이터 포인트에 대한 정확한 시간표를 제공하는 것이 필수적입니다.배터리 전환이 특징은 전력 끊기 때 시간을 잃지 않는 것을 보장하고, 통합 오시레이터는 디자인을 단순화합니다.
그리고nbsp;
설명
M41T81S는 내장 32.768 kHz 오시레이터 (외부 결정 제어) 를 갖춘 저전력 연쇄 실시간 시계 (RTC) 이다.SRAM의 8 바이트는 시계/력서 기능에 사용되며, 이진 코딩 십자 형식으로 구성됩니다.추가 12 바이트의 SRAM는 경보, 감시 및 사각형 파동 기능의 상태 / 제어를 제공합니다. 주소 및 데이터는 두 줄, 양방향 I2C 인터페이스를 통해 연속적으로 전송됩니다.내장 주소 레지스터는 각 WRITE 또는 READ 데이터 바이트 후에 자동으로 증가.
M41T81S는 전력 장애를 감지하고 전력 장애가 발생하면 자동으로 배터리 공급 장치로 전환하는 내장 전력 감지 회로가 있습니다.시계 동작을 유지 하기 위해 필요한 에너지는 전력 고장이 발생 할 때 작은 리?? 버튼 공급에 의해 공급 될 수 있습니다사용자에 사용할 수있는 기능에는 변동적이지 않은 낮 시간 / 달력, 경보 중단, 감시 개 타이머 및 프로그래밍 가능한 사각형 파동 출력 기능이 포함됩니다.8 시계 주소 위치는 세기를 포함, 24시간 BCD 형식의 해, 달, 날짜, 날, 시간, 분, 초 및 10분의/백분의 초. 28, 29의 수정 (폭년 - 2100년까지 유효)30 및 31 일 달은 자동으로 만들어집니다..
M41T81S는 내장 32KHz 크리스탈을 포함하는 8핀 SOIC 또는 18핀 300mil SOIC 패키지로 제공됩니다.
18핀, 내장 된 크리스탈 SOIC는 비휘발성 작동을 제공하기 위해 사용자 제공 배터리만 필요합니다.
그리고nbsp;
정보
|
분류
|
그리고nbsp;
|
|
|
제조업자
|
STM이크로전자
|
그리고nbsp;
|
|
시리즈
|
-
|
그리고nbsp;
|
|
포장
|
테이프와 롤 (TR)
절단 테이프 (CT)
디지-리랜드레그
|
그리고nbsp;
그리고nbsp;
그리고nbsp;
|
|
부분 상태
|
액티브
|
그리고nbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않았습니다.
|
그리고nbsp;
|
|
종류
|
시계/칼렌더
|
그리고nbsp;
|
|
특징
|
알람, 교차년, 광장파 출력, 감시 개 타이머
|
그리고nbsp;
|
|
메모리 크기
|
-
|
그리고nbsp;
|
|
시간 형식
|
HH:MM:SS:hh (24시간)
|
그리고nbsp;
|
|
날짜 형식
|
YY-MM-DD-dd
|
그리고nbsp;
|
|
인터페이스
|
I2C, 2-Wire 시리즈
|
그리고nbsp;
|
|
전압 - 공급
|
2.7V ~ 5.5V
|
그리고nbsp;
|
|
전압 - 공급, 배터리
|
2V ~ 3.5V
|
그리고nbsp;
|
|
전류 - 시간 측정 (최대)
|
100와 마이크로A @ 2.7V ~ 5.5V
|
그리고nbsp;
|
|
작동 온도
|
-40°C ~ 85°C
|
그리고nbsp;
|
|
장착형
|
표면 마운트
|
그리고nbsp;
|
|

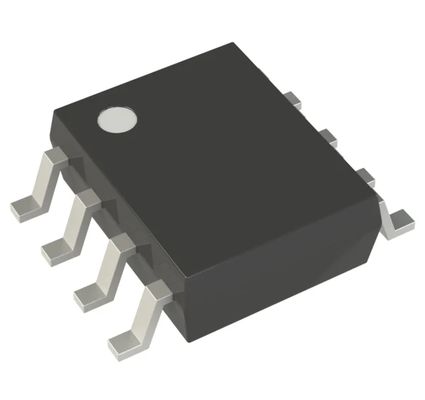

패키지 / 케이스
|
8-SOIC (0.154andquot;, 3.90mm 너비)
|
그리고nbsp;
|
|
공급자의 장치 패키지
|
8-SOIC
|
그리고nbsp;
|
|
기본 제품 번호
|
그리고nbsp;
