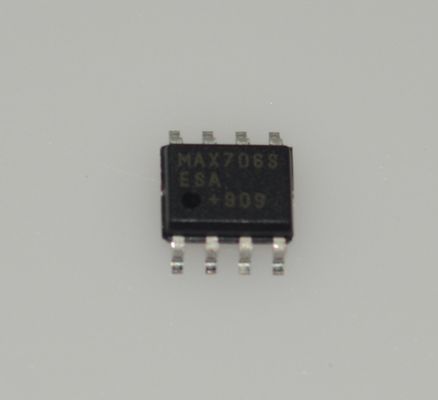

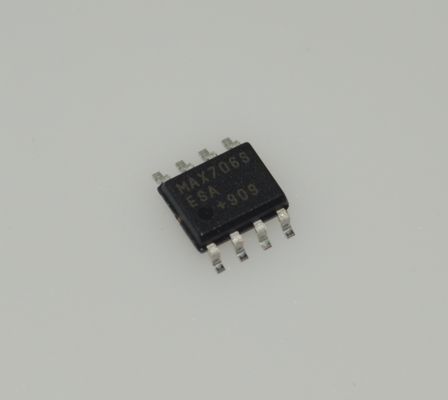

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;andmu;P 수동 리셋 및 nbsp;200ms 펄스 및 nbsp;4.65V 임계값 및 nbsp;낮은 35andmu;A 전류 및nbsp;3.3V/5V 작동 및nbsp;-40anddeg;C ~ +85anddeg;Candnbsp;워치독 타이머 및amp; 기능을 갖춘 감시자 정전 비교

andnbsp;

특징

andmicro;MAX 패키지, 소형 8핀 SO

정밀 공급 전압 모니터

andnbsp; 2.63V(MAX706P/R, MAX706AP/AR 및 MAX708R)

andnbsp; 2.93V(MAX706S, MAX706AS, MAX708S)

andnbsp; 3.08V(MAX706T, MAX706AT, MAX708T)

200ms 재설정 시간 지연

디바운스된 TTL/CMOS 호환 수동 재설정 입력

100andmicro;A 대기 전류

WDI 비활성화 기능(MAX706AP/AR/AS/AT)

워치독 타이머: 1.6초 타임아웃

출력 신호 재설정:

andnbsp; 액티브 하이 전용(MAX706P, MAX706AP)

andnbsp; 액티브 로우 전용(MAX706R/S/T, MAX706AR/AS/AT)

andnbsp; 액티브 하이 및 액티브 로우(MAX708R/S/T)

정전 또는 배터리 부족 경고 및 nbsp에 대한 전압 모니터;

8핀 표면 실장 패키지

VCC = 1V에 대한 RESET 확인 보장

andnbsp;

응용

배터리 구동 장비

휴대용 기기

컴퓨터

컨트롤러

지능형 계측기

중요 및 마이크로P 전력 모니터링

andnbsp;

설명

MAX706P/R/S/T, MAX706AP/AR/AS/AT 및 MAX708R/S/T 마이크로프로세서(및 마이크로P) 감시 회로는 +3V ~ +5V 및 마이크로P 시스템에서 +3V 전원 레벨을 모니터링하는 데 필요한 부품 수와 복잡성을 줄여줍니다. 이러한 장치는 개별 IC 또는 개별 구성 요소에 비해 시스템 신뢰성과 정확성을 크게 향상시킵니다.

MAX706P/R/S/T 및 MAX706AP/AR/AS/AT 감시 회로는 다음과 같은 4가지 기능을 제공합니다.

1) 전원 공급, 전원 차단 및 브라운아웃 조건 중 리셋 출력.

2) 워치독 입력이 1.6초 이내에 전환되지 않으면 낮아지는 독립 워치독 출력입니다.

3) 정전 경고, 배터리 부족 감지 또는 주 전원 이외의 전원 공급 장치 모니터링을 위한 1.25V 임계값 감지기.

4) 액티브 로우, 수동 리셋 입력.

MAX706R/AR, MAX706S/AS, MAX706T/AT의 유일한 차이점은 리셋 임계값 전압 레벨이 각각 2.63V, 2.93V, 3.08V라는 점이다. 모두 액티브 로우 리셋 출력 신호를 갖습니다. MAX706P/AP는 리셋 출력 신호가 액티브 하이라는 점을 제외하면 MAX706R/AR과 동일합니다. MAX706AP/AR/AS/AT용 워치독 타이머 기능은 WDI 입력이 열려 있거나 저누설 3상태 출력의 고임피던스 상태에 연결된 경우 비활성화됩니다.

MAX708R/S/T는 워치독 타이머가 없다는 점을 제외하면 MAX706R/S/T 및 MAX706AR/AS/AT와 동일한 기능을 제공합니다. 대신 RESET 및 RESET 출력을 모두 제공합니다. MAX706과 마찬가지로 R, S, T 접미사가 붙은 장치는 각각 2.63V, 2.93V, 3.08V의 리셋 임계값을 갖습니다.

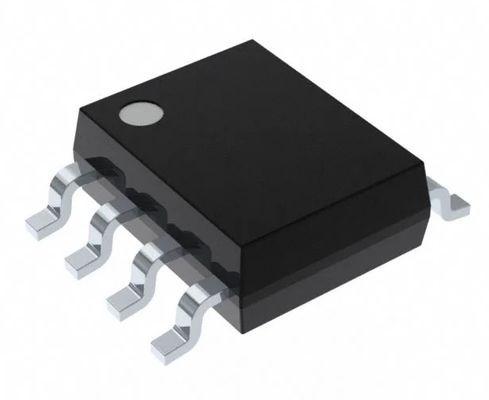

이 장치는 8핀 SO, DIP 및 andmicro;MAXandreg로 제공됩니다. 패키지로 제공되며 작동 온도 범위에 걸쳐 완전히 지정됩니다.

andnbsp;

정보

andnbsp;

그림
