제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 3A adjustable voltage regulator,ultra-low dropout voltage regulator with error flag,automotive voltage regulator with thermal protection |
||

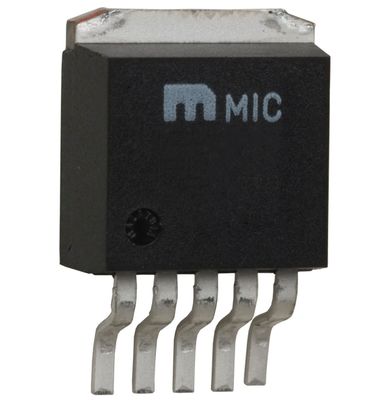

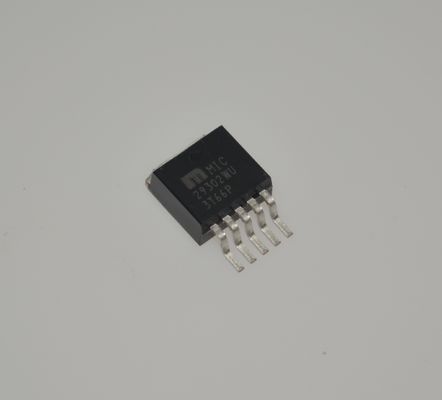

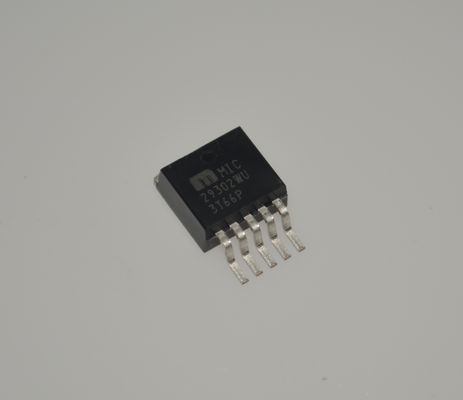

MIC29302WU 3A 초저 드롭아웃 전압 조정기, 높은 PSRR, 오류 플래그, 조정 가능한 출력, 열 및 전류 보호 기능, 까다로운 산업 및 자동차 시스템용
andnbsp;
특징
andbull; 높은 전류 용량:
andnbsp; - MIC29150/29151/29152/29153: 1.5A
andnbsp; - MIC29300/29301/29302/29303: 3A
andnbsp; - MIC29500/29501/29502/29503: 5A
andnbsp; - MIC29751/29752: 7.5A
andbull; 낮은 드롭아웃 전압
andbull; 낮은 접지 전류
andbull; 정확한 1% 보장 공차
andbull; 매우 빠른 과도 응답
andbull; 역 배터리 및 '로드 덤프' 보호
andbull; 제로 전류 셧다운 모드 (5핀 버전)
andbull; 오류 플래그는 출력 규정 외 신호 (5핀 버전)
andbull; 업계 최고의 성능 사양으로 더 작은 부하에도 특징
andbull; 고정 전압 및 조정 가능한 버전
andnbsp;
응용 분야
andbull; 배터리 구동 장비
andbull; 고효율 그린 컴퓨터 시스템
andbull; 자동차 전자 장치
andbull; 고효율 선형 전원 공급 장치
andbull; 스위칭 공급 장치용 고효율 포스트 레귤레이터
andnbsp;
일반 설명
MIC2915x/2930x/2950x/2975x는 고전류, 고정밀, 저 드롭아웃 전압 조정기입니다. Microchip의 독점적인 Super 베타 PNP 공정을 PNP 패스 요소를 사용하여, 이 조정기는 350mV ~ 425mV (전체 부하)의 일반적인 드롭아웃 전압과 매우 낮은 접지 전류를 특징으로 합니다. 고전류 부하를 위해 설계되었으며, 이 장치는 작은 드롭아웃 전압과 접지 전류 값이 중요한 속성인 저전류, 극저 드롭아웃 중요 시스템에서도 응용됩니다.
MIC2915x/2930x/2950x/2975x는 과전류 오류, 역 입력 극성, 역 리드 삽입, 과열 작동 및 양 및 음 과도 전압 스파이크로부터 완전히 보호됩니다. 5핀 고정 전압 버전은 로직 레벨 ON/OFF 제어와 출력이 규정에서 벗어날 때마다 신호를 보내는 오류 플래그를 특징으로 합니다. 플래그 상태에는 낮은 입력 전압 (드롭아웃), 출력 전류 제한, 과열 셧다운 및 입력의 매우 높은 전압 스파이크가 포함됩니다.
MIC29xx1 및 MIC29xx2에서 ON/OFF 제어가 필요하지 않은 경우 ENABLE 핀을 VIN에 연결할 수 있습니다. MIC2915x/2930x/2950x는 3핀 및 5핀 TO-220 및 표면 실장 TO-263 (D2Pak) 패키지로 제공됩니다. MIC2975x 7.5A 조정기는 5핀 TO-247 패키지로 제공됩니다. 1.5A, 조정 가능한 출력 MIC29152는 5핀 전원 D-Pak (TO-252) 패키지로 제공됩니다.
입력 전압이 6V 이하인 응용 분야의 경우 MIC37xxx LDO를 참조하십시오.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
출력 구성
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
조정기 수
|
1
|
andnbsp;
|
|
전압 - 입력 (최대)
|
26V
|
andnbsp;
|
|
전압 - 출력 (최소/고정)
|
1.25V
|
andnbsp;
|
|
전압 - 출력 (최대)
|
andnbsp;
|
|
|
전압 드롭아웃 (최대)
|
0.6V @ 3A
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
PSRR
|
-
|
andnbsp;
|
|
제어 기능
|
활성화
|
andnbsp;
|
|
보호 기능
|
과전류, 과열, 역 극성, 과도 전압
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 125°C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
TO-263-6, D2PAK (5 리드 + 탭), TO-263BA
|
andnbsp;
|
|
공급업체 장치 패키지
|
TO-263-5
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
