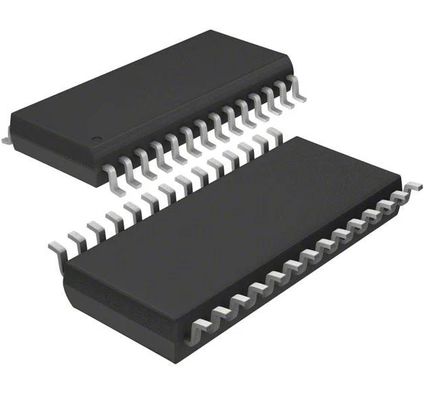

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16MHz 16비트 초저전력 MCU, 16KB 플래시, 512B RAM, 10비트 ADC, 타이머, UART/SPI/I2C, 온칩 에뮬레이션 및 확장 온도 범위, 임베디드 시스템용

andnbsp;

특징

andbull; 낮은 공급 전압 범위: 1.8V ~ 3.6V

andbull; 초저전력 소비

andnbsp; andndash; 활성 모드: 1MHz, 2.2V에서 230 andmicro;A

andnbsp; andndash; 대기 모드: 0.5 andmicro;A

andnbsp; andndash; 꺼짐 모드(RAM 유지): 0.1 andmicro;A

andbull; 5가지 절전 모드

andbull; 1 andmicro;s 미만의 대기 모드에서 초고속 기상

andbull; 16비트 RISC 아키텍처, 62.5ns 명령어 사이클 시간

andbull; 기본 클럭 모듈 구성

andnbsp; andndash; 4개의 보정된 주파수로 최대 16MHz의 내부 주파수

andnbsp; andndash; 내부 초저전력 저주파(LF) 발진기

andnbsp; andndash; 32kHz 크리스탈

andnbsp; andndash; 외부 디지털 클럭 소스

andbull; 3개의 캡처/비교 레지스터가 있는 2개의 16비트 Timer_A

andbull; 최대 24개의 정전식 터치 지원 I/O 핀

andbull; 범용 직렬 통신 인터페이스(USCI)

andnbsp; andndash; 자동 전송 속도 감지(LIN)를 지원하는 향상된 UART

andnbsp; andndash; IrDA 인코더 및 디코더

andnbsp; andndash; 동기식 SPI

andnbsp; andndash; Iandsup2;Candtrade;

andbull; 아날로그 신호 비교 기능 또는 슬로프 아날로그-디지털(A/D) 변환을 위한 온칩 비교기

andbull; 내부 레퍼런스, 샘플 앤 홀드 및 자동 스캔 기능이 있는 10비트 200ksps 아날로그-디지털(A/D) 변환기(표 1 참조)

andbull; 브라운아웃 감지기

andbull; 직렬 온보드 프로그래밍, 외부 프로그래밍 전압 불필요, 보안 퓨즈에 의한 프로그래밍 가능한 코드 보호

andbull; Spy-Bi-Wire 인터페이스가 있는 온칩 에뮬레이션 로직

andbull; 제품군 구성원은 표 1에 요약되어 있습니다.

andbull; 패키지 옵션andndash; TSSOP: 20핀, 28핀andndash; PDIP: 20핀andndash; QFN: 32핀

andnbsp;

응용 분야

1. 휴대용 의료 및 건강 모니터링 장치

주요 장점 활용: 초저전력(다중 저전력 모드, 예: LPM3/LPM4)은 배터리 수명을 연장합니다. 10비트 ADC는 아날로그 센서 신호를 직접 획득합니다.

일반적인 응용 분야: 휴대용 맥박 산소 측정기, 디지털 온도계, 휴대용 혈당 측정기, 보급형 웨어러블 건강 밴드.

2. 소비자 가전 및 개인 휴대용 장치

주요 장점 활용: 소형(TSSOP-28) 및 저전력 소비로 인해 공간 및 전력 제약 시나리오에 적합합니다.

일반적인 응용 분야: 리모컨, 전동 장난감, 디지털 칫솔, 기본 스마트워치, 휴대용 가젯.

3. 산업용 감지 및 제어 시스템

주요 장점 활용: 통합 ADC, 타이머 및 통신 인터페이스(UART/SPI/I2C)는 다양한 센서를 연결하고 제어합니다. 확장된 온도 범위는 더 가혹한 환경을 지원합니다.

일반적인 응용 분야: 센서 허브, 데이터 로거, 유량계, 간단한 모터 제어, 산업용 원격 컨트롤러.

4. 스마트 홈 및 자동화

주요 장점 활용: 풍부한 I/O 및 통신 인터페이스는 주변 장치 연결 및 제어를 용이하게 합니다. 초저전력은 배터리 구동 상시 작동 장치에 적합합니다.

일반적인 응용 분야: 스마트 잠금 장치, 온도/습도 센서 노드, 스마트 스위치, 알람, 차고 문 컨트롤러.

5. IoT 엔드 노드

주요 장점 활용: 센서 데이터를 수집하고 직렬 인터페이스(예: Bluetooth/Wi-Fi 모듈)를 통해 업로드하기 위한 주요 컨트롤러 역할을 합니다. 저전력 소비는 주요 장점입니다.

일반적인 응용 분야: 배터리 구동 무선 센서 노드, 환경 모니터, 농업 IoT 센서.

andnbsp;

설명

Texas Instruments MSP430 초저전력 마이크로컨트롤러 제품군은 다양한 응용 분야를 위해 다양한 주변 장치 세트를 갖춘 여러 장치로 구성됩니다. 5가지 저전력 모드와 결합된 아키텍처는 휴대용 측정 응용 분야에서 배터리 수명을 연장하도록 최적화되었습니다. 이 장치는 최대 코드 효율성에 기여하는 강력한 16비트 RISC CPU, 16비트 레지스터 및 상수 생성기를 특징으로 합니다. 디지털 제어 발진기(DCO)를 사용하면 1 andmicro;s 미만으로 저전력 모드에서 활성 모드로 기상할 수 있습니다.

MSP430G2x13 및 MSP430G2x53 시리즈는 16비트 타이머, 최대 24개의 I/O 정전식 터치 지원 핀, 다용도 아날로그 비교기 및 범용 직렬 통신 인터페이스를 사용하여 내장된 통신 기능을 갖춘 초저전력 혼합 신호 마이크로컨트롤러입니다. 또한 MSP430G2x53 제품군 구성원은 10비트 아날로그-디지털(A/D) 변환기를 가지고 있습니다. 구성 세부 정보는 표 1을 참조하십시오.

일반적인 응용 분야에는 아날로그 신호를 캡처하고, 디지털 값으로 변환한 다음, 디스플레이 또는 호스트 시스템으로 전송하기 위해 데이터를 처리하는 저가형 센서 시스템이 포함됩니다.

andnbsp;

정보

andnbsp;

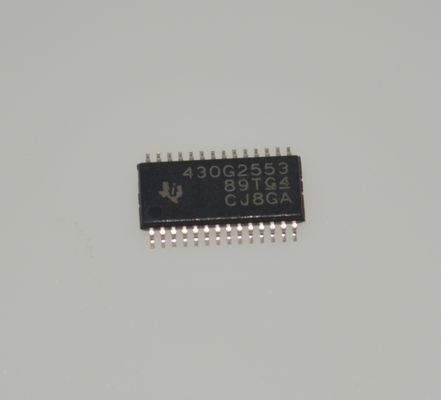

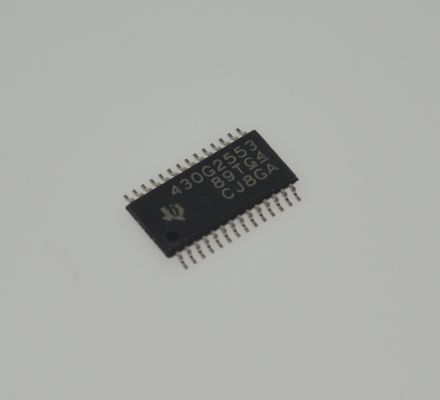

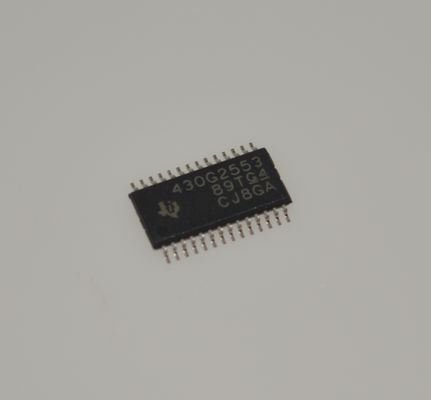

도면
