제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | precision micro-power op-amp with low offset,rail-to-rail op-amp for battery-powered instruments,low noise op-amp with high CMRR |
||

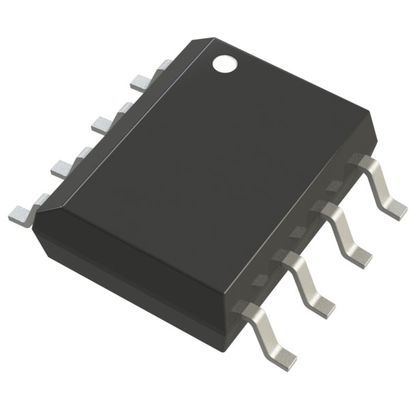

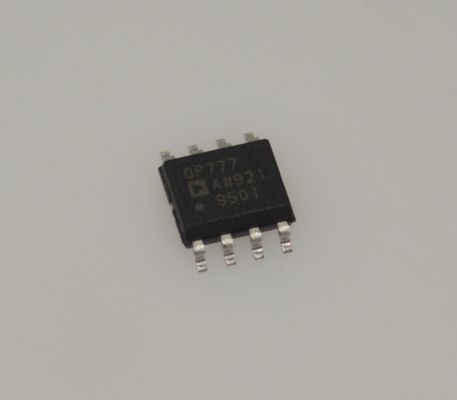

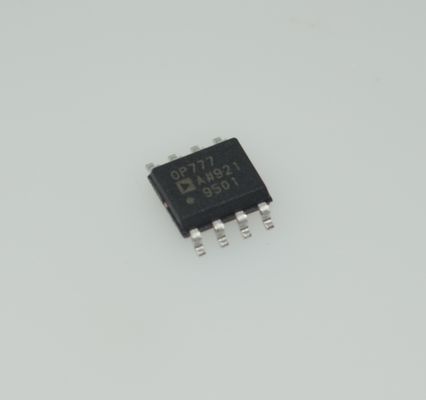

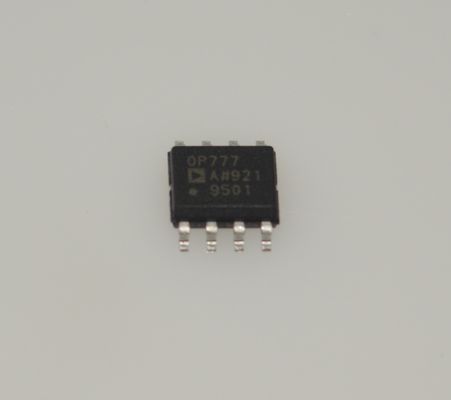

OP777ARZ 정밀 마이크로 전력 연산 증폭기, 낮은 오프셋, 낮은 노이즈, 레일-투-레일 I/O, 넓은 공급 범위 및 배터리 구동 계측기 및 센서 인터페이스를 위한 높은 CMRR
특징
낮은 오프셋 전압: 최대 100 V
낮은 입력 바이어스 전류: 최대 10nA
단일 공급 작동: V ~ 30 V
이중 공급 작동: V ~ 15 V
낮은 공급 전류: 최대 300 A/Amp
단위 이득 안정
위상 반전 없음
응용 분야
전류 감지 (션트)
라인 또는 배터리 구동 계측
원격 센서
정밀 필터
LT1013과 핀 호환되는 OP727 SOIC
설명
OP777, OP727 및 OP747은 마이크로 전력 작동 및 레일-투-레일 출력 범위를 특징으로 하는 정밀 단일, 이중 및 쿼드 레일-투-레일 출력 단일 공급 증폭기입니다. 이 증폭기는 산업 표준 OP07보다 ±15 V 공급 시 향상된 성능을 제공하며, V까지의 진정한 단일 공급 작동과 다른 고전압 정밀 바이폴라 증폭기보다 작은 패키지 옵션을 제공합니다. 출력은 500 pF 이상의 정전 용량 부하에서 안정적입니다. 공급 전류는 5 V에서 증폭기당 300 μA 미만입니다. 500 Ω 직렬 저항기는 입력을 보호하여 위상 반전 없이 입력 신호 레벨을 양의 공급 전압보다 몇 볼트 높게 유지할 수 있습니다.
이러한 증폭기의 응용 분야에는 라인 구동 및 휴대용 계측, 원격 센서 신호 조절 및 정밀 필터가 포함됩니다.
OP777, OP727 및 OP747은 확장된 산업 온도 범위(andndash;40anddeg;C ~ +85anddeg;C)에서 지정됩니다. 단일 OP777은 8핀 MSOP 및 8핀 SOIC 패키지로 제공됩니다.
쿼드 OP747은 14핀 TSSOP 및 좁은 14핀 SO 패키지로 제공됩니다. TSSOP 및 MSOP 패키지의 표면 실장 장치는 테이프 및 릴로만 제공됩니다.
이중 OP727은 8핀 TSSOP 및 8핀 SOIC 패키지로 제공됩니다. OP727 8핀 SOIC 핀 구성은 표준 8핀 연산 증폭기 핀아웃과 다릅니다.
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
-
|
|
|
포장
|
튜브
|
|
|
부품 상태
|
활성
|
|
|
증폭기 유형
|
|
|
|
회로 수
|
1
|
|
|
출력 유형
|
레일-투-레일
|
|
|
슬루율
|
0.2V/µs
|
|
|
이득 대역폭 곱
|
700 kHz
|
|
|
전류 - 입력 바이어스
|
5 nA
|
|
|
전압 - 입력 오프셋
|
30 µV
|
|
|
전류 - 공급
|
300µA
|
|
|
전류 - 출력 / 채널
|
30 mA
|
|
|
전압 - 공급 범위 (최소)
|
2.7 V
|
|
|
전압 - 공급 범위 (최대)
|
30 V
|
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C
|
|
|
장착 유형
|
표면 실장
|
|
|
패키지 / 케이스
|
8-SOIC (0.154andquot;, 3.90mm 너비)
|
|
|
공급업체 장치 패키지
|
8-SOIC
|
|
|
기본 제품 번호
|
도면
