제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | N-Channel Power MOSFET 55A 60V,TO-220FP MOSFET low gate charge,Logic Level MOSFET high speed switching |
||

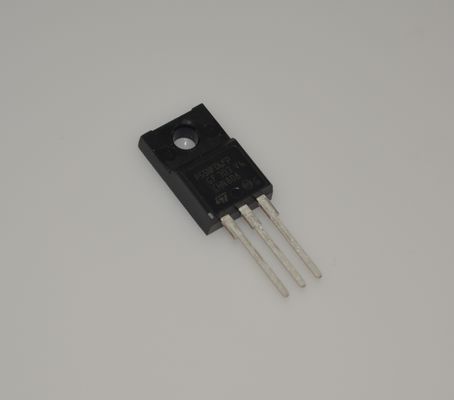

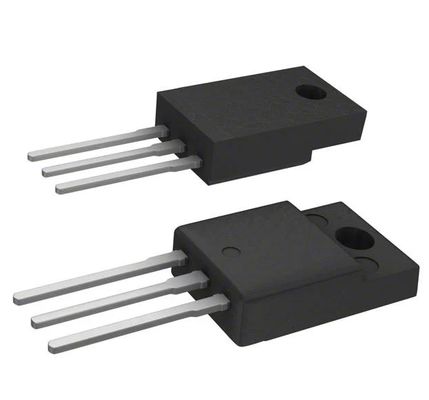

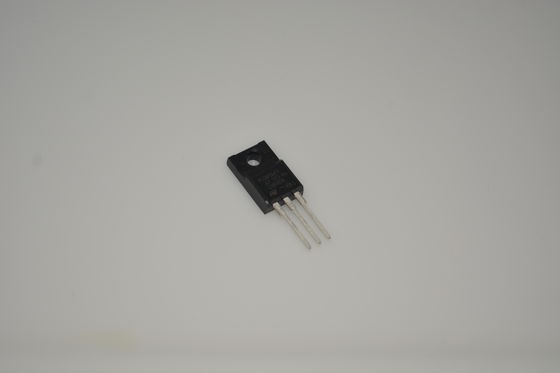

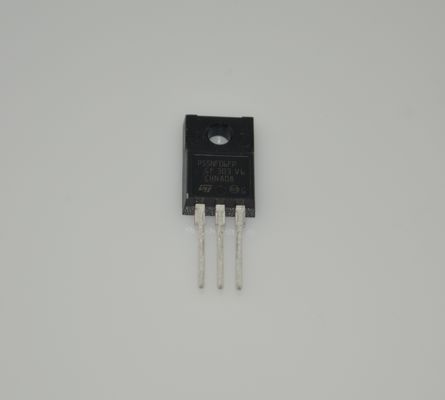

STP55NF06FP 55A 60V N-채널 전력 MOSFET, andlt;0.02andOmega; RDS(on) TO-220FP, 애벌런치 등급, 로직 레벨, 고속 스위칭 및 효율적인 전력 제어를 위한 낮은 게이트 전하
andnbsp;
특징
1: 낮은 온 저항 (낮은 RDS(on)): 매우 낮은 최대 온 저항 0.02andOmega; (Vgs=10V에서), 전도 손실을 줄이고, 효율성을 개선하며, 열 발생을 최소화합니다.
2: 높은 전류 처리: 최대 55A 연속 드레인 전류를 처리할 수 있으며, 더 높은 펄스 전류 처리 능력으로 고전력 애플리케이션에 적합합니다.
3: 로직 레벨 게이트 드라이브: 낮은 임계 전압 (Vgs(th) 일반적으로 2V ~ 4V), 5V 또는 3.3V 마이크로컨트롤러 (예: Arduino, STM32)에서 레벨 시프팅 회로 없이
직접 구동할 수 있습니다.
4: 빠른 스위칭 속도: SMPS 및 PWM 모터 제어와 같은 고주파 스위칭 애플리케이션에 최적화되어 스위칭 손실을 줄입니다.5: 완전 절연 패키지 (TO-220FP FullPak)andnbsp;향상된 절연및 안전성을 제공하며, 추가 절연 패드를 제거하여 조립을 단순화합니다.
6: 높은 전압 정격: 드레인-소스 전압 (Vds) 정격 60V, 12V, 24V 및 더 높은 전압 시스템에 충분한 여유를 제공합니다.
7: 견고한 설계: 애벌런치 등급, 유도 부하 스위칭 (예: 모터, 릴레이)으로 인한 에너지 서지에서 내구성을 보장합니다.
8: 낮은 게이트 전하 (Qg): 낮은 총 게이트 전하는 구동 요구 사항을 줄이고 효율적인 고속 스위칭을 가능하게 합니다.
andnbsp;
응용 분야
■ 스위칭 응용 분야
andnbsp;
설명
이 전력 MOSFET는 STMicroelectronics의 고유한 STripFET 공정을 사용하여 개발되었으며, 이는 입력 커패시턴스 및 게이트 전하를 최소화하도록 특별히 설계되었습니다. 이는 통신 및 컴퓨터 응용 분야, 그리고 낮은 게이트 전하 구동 요구 사항이 있는 응용 분야를 위한 고급 고효율 절연 DC DC 컨버터의 주 스위치로 사용하기에 적합합니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
FET 유형
|
andnbsp;
|
|
|
기술
|
andnbsp;
|
|
|
드레인-소스 전압 (Vdss)
|
60 V
|
andnbsp;
|
|
전류 - 연속 드레인 (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
구동 전압 (최대 Rds On, 최소 Rds On)
|
10V
|
andnbsp;
|
|
Rds On (최대) @ Id, Vgs
|
18mOhm @ 27.5A, 10V
|
andnbsp;
|
|
Vgs(th) (최대) @ Id
|
4V @ 250andmicro;A
|
andnbsp;
|
|
게이트 전하 (Qg) (최대) @ Vgs
|
60 nC @ 10 V
|
andnbsp;
|
|
Vgs (최대)
|
andplusmn;20V
|
andnbsp;
|
|
입력 커패시턴스 (Ciss) (최대) @ Vds
|
1300 pF @ 25 V
|
andnbsp;
|
|
FET 특징
|
-
|
andnbsp;
|
|
전력 소모 (최대)
|
30W (Tc)
|
andnbsp;
|
|
작동 온도
|
-55anddeg;C ~ 175anddeg;C (TJ)
|
andnbsp;
|
|
등급
|
-
|
andnbsp;
|
|
자격
|
-
|
andnbsp;
|
|
장착 유형
|
스루 홀
|
andnbsp;
|
|
공급업체 장치 패키지
|
TO-220FP
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
기본 제품 번호
|
andnbsp;
도면
