| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | TPS61088RHLR boost converter with 2A output,high-efficiency QFN boost converter,programmable boost converter with integrated protection |
||

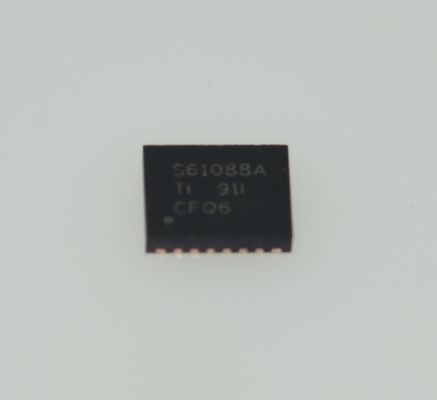

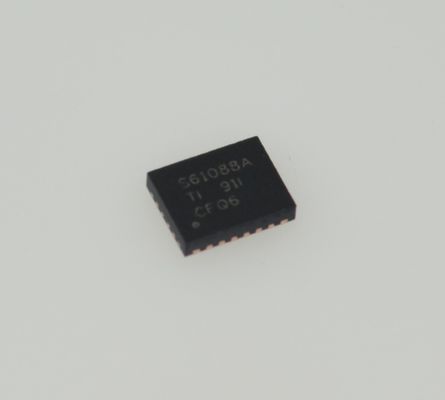

TPS61088RHLR 2A 고전력 부스트 컨버터, 2.5V-12V 입력, 95% 효율, 초소형 QFN, 저잡음, 프로그래밍 가능한 기능, 통합 보호 및 광범위한 응용 분야
andnbsp;
특징
andbull; 2.7V ~ 12V 입력 전압 범위
andbull; 4.5V ~ 12.6V 출력 전압 범위
andbull; 10A 스위치 전류
andbull; VIN = 3.3V, VOUT = 9V, IOUT = 3A에서 최대 91% 효율
andbull; 경부하 시 PFM 모드와 강제 PWM 모드 간 선택
andbull; 셧다운 시 VIN 핀으로 1.0µA 전류
andbull; 저항 프로그래밍 가능한 스위치 피크 전류 제한
andbull; 조정 가능한 스위칭 주파수: 200kHz ~ 2.2MHz
andbull; 프로그래밍 가능한 소프트 스타트
andbull; 13.2V에서 출력 과전압 보호
andbull; 사이클별 과전류 보호
andbull; 열 차단

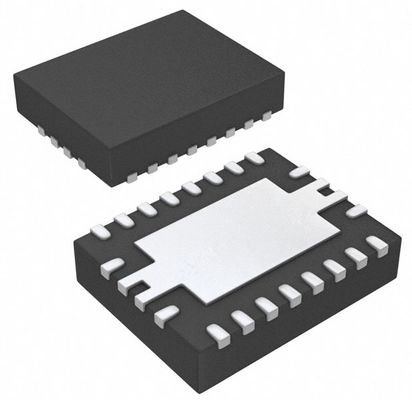

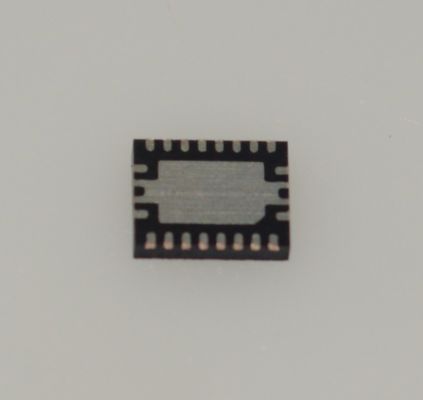

andbull; 4.50mm × 3.50mm 20핀 VQFN 패키지
andnbsp;
응용 분야
andbull; 휴대용 POS 단말기
andbull; Bluetoothandtrade; 스피커
andbull; 전자 담배
andbull; Thunderbolt 인터페이스
andbull; 급속 충전 보조 배터리
andnbsp;
설명
TPS61088은 휴대용 시스템에서 고효율 및 소형 솔루션을 제공하기 위해 11mΩ 전원 스위치와 13mΩ 정류기 스위치를 갖춘 고전력 밀도, 완전 통합 동기식 부스트 컨버터입니다. TPS61088은 단일 셀 또는 2셀 리튬 배터리가 있는 응용 분야를 지원하기 위해 2.7V ~ 12V의 넓은 입력 전압 범위를 갖습니다. 이 장치는 10A 스위치 전류 기능을 가지며 최대 12.6V의 출력 전압을 제공할 수 있습니다.
TPS61088은 적응형 고정 오프 시간 피크 전류 제어 토폴로지를 사용하여 출력 전압을 조절합니다. 중간 부하에서 고부하 조건에서 TPS61088은 펄스 폭 변조(PWM) 모드로 작동합니다. 경부하 조건에서 이 장치는 MODE 핀으로 선택된 두 가지 작동 모드를 갖습니다. 하나는 효율을 향상시키는 펄스 주파수 변조(PFM) 모드이고 다른 하나는 낮은 스위칭 주파수로 인해 발생하는 응용 프로그램 문제를 방지하기 위한 강제 PWM 모드입니다. PWM 모드의 스위칭 주파수는 외부 저항으로 200kHz에서 2.2MHz까지 조정할 수 있습니다. TPS61088은 또한 프로그래밍 가능한 소프트 스타트 기능과 조정 가능한 스위칭 피크 전류 제한 기능을 구현합니다. 또한 이 장치는 13.2V 출력 과전압 보호, 사이클별 과전류 보호 및 열 차단 보호 기능을 제공합니다.
TPS61088은 4.50mm × 3.50mm 20핀 VQFN 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
승압
|
andnbsp;
|
|
출력 구성
|
양극
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력(최소)
|
2.7V
|
andnbsp;
|
|
전압 - 입력(최대)
|
12V
|
andnbsp;
|
|
전압 - 출력(최소/고정)
|
andnbsp;
|
|
|
전압 - 출력(최대)
|
12.6V
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
200kHz ~ 2.2MHz
|
andnbsp;
|
|
동기식 정류기
|
예
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
20-VQFN (3.5x4.5)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
