| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | TPS61089RNRR boost converter 2.5A,2.5V-12V input boost converter,ultra-compact boost converter 95% efficiency |
||

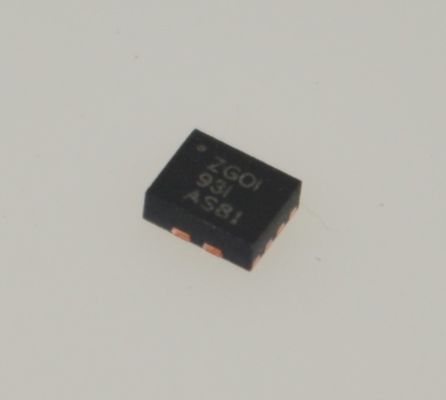

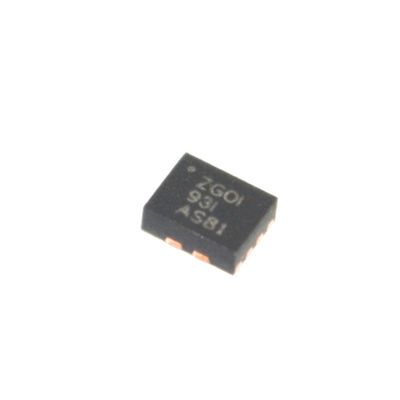

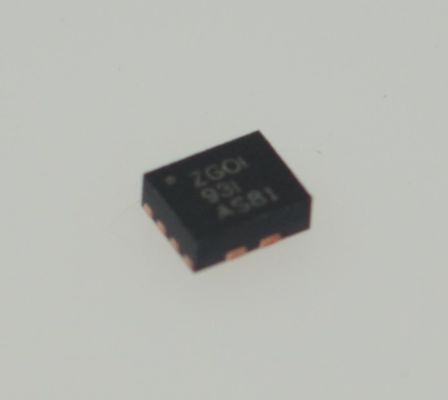

TPS61089RNRR 2.5A 부스트 컨버터 2.5V-12V 입력 95% 효율 초소형 저 리플 프로그래밍 가능 완전 보호 광범위 -40°C ~ 125°C
andnbsp;
특징
andbull; 입력 전압 범위: 2.7V ~ 12V
andbull; 출력 전압 범위: 4.5V ~ 12.6V
andbull; VIN = 3.3V, VOUT = 9V, IOUT = 2A에서 최대 90% 효율
andbull; 높은 펄스 전류를 위한 최대 10A의 저항 프로그래밍 가능 피크 전류 제한
andbull; 조정 가능한 스위칭 주파수: 200kHz ~ 2.2MHz
andbull; 4ms 내장 소프트 스타트 시간
andbull; 경부하 시 PFM 작동 모드 (TPS61089)
andbull; 경부하 시 강제 PWM 작동 모드 (TPS610891)
andbull; 13.2V에서 내부 출력 과전압 보호
andbull; 사이클별 과전류 보호
andbull; 열 차단

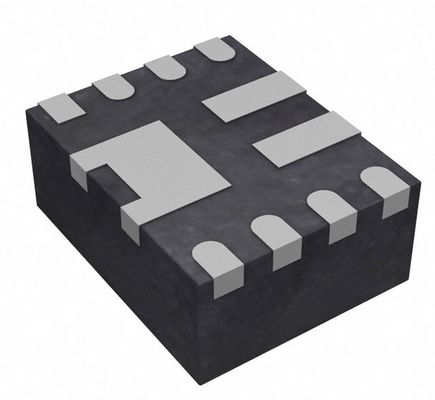

andbull; 2.00mm × 2.50mm VQFN HotRodandtrade; 패키지
andnbsp;
응용 분야
andbull; Bluetoothandtrade; 스피커
andbull; 급속 충전 보조 배터리
andbull; 휴대용 POS 단말기
andnbsp;
설명
TPS61089x는 TPS61089 및 TPS610891을 나타냅니다. TPS61089x는 19mΩ 메인 전원 스위치와 27mΩ 정류기 스위치를 갖춘 완전 통합 동기식 부스트 컨버터입니다. 이 장치는 휴대용 장비를 위한 고효율 및 소형 전원 솔루션을 제공합니다. TPS61089x는 단일 셀 또는 2 셀 리튬 이온/폴리머 배터리로 전원을 공급하는 응용 프로그램을 지원하기 위해 2.7V ~ 12V의 넓은 입력 전압 범위를 특징으로 합니다. TPS61089x는 7A 연속 스위치 전류 용량을 가지며 최대 12.6V의 출력 전압을 제공합니다.
TPS61089x는 출력 전압을 조절하기 위해 적응형 고정 오프 시간 피크 전류 제어 토폴로지를 사용합니다. 중간 부하에서 고부하 조건에서 TPS61089x는 펄스 폭 변조(PWM) 모드로 작동합니다. 경부하 조건에서 TPS61089는 효율성을 향상시키기 위해 펄스 주파수 변조(PFM) 모드로 작동하는 반면, TPS610891은 낮은 스위칭 주파수로 인한 응용 프로그램 문제를 방지하기 위해 여전히 PWM 모드로 작동합니다. PWM 모드의 스위칭 주파수는 200kHz에서 2.2MHz까지 조정 가능합니다. TPS61089x는 또한 4ms 내장 소프트 스타트 기능과 조정 가능한 피크 스위치 전류 제한 기능을 구현합니다. 또한 이 장치는 13.2V 출력 과전압 보호, 사이클별 과전류 보호 및 열 차단 보호 기능을 제공합니다.
TPS61089x는 2.0mm × 2.5mm 11핀 VQFN 패키지의 매우 컴팩트한 크기로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
승압
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력(최소)
|
2.7V
|
andnbsp;
|
|
전압 - 입력(최대)
|
12V
|
andnbsp;
|
|
전압 - 출력(최소/고정)
|
andnbsp;
|
|
|
전압 - 출력(최대)
|
12.6V
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
200kHz ~ 2.2MHz
|
andnbsp;
|
|
동기식 정류기
|
예
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 125°C(TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
11-VQFN-HR(2.5x2)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
