정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | LM358DR2G dual op-amp with ESD protection,low-power op-amp wide voltage range,rail-to-rail output integrated circuit |
||
LM358DR2G 고이득 넓은 전압 범위(3V-32V) ESD 보호 산업 표준 레일-투-레일 출력 비용 효율적이고 안정적인 성능을 갖춘 저전력 듀얼 연산 증폭기; 높은 신뢰성
andnbsp;
특징
황소; 단락 보호 출력
황소; 진정한 차동 입력 단계
황소; 단일 공급 작동: 3.0V ~ 32V
황소; 낮은 입력 바이어스 전류
황소; 내부적으로 보상됨
황소; 공통 모드 범위가 네거티브 전원으로 확장됨
황소; 단일 및 분할 공급 운영
황소; 입력의 ESD 클램프는 작동에 영향을 주지 않고 장치의 견고성을 높입니다.
황소; 고유한 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 분야의 NCV 접두사; AECandminus;Q100 인증 및 PPAP 가능
황소; 이 장치는 Pbandminus;Free, Halogen Free/BFR Free 및 RoHS 규격을 준수합니다.
andnbsp;
응용
1. 센서 신호 컨디셔닝
높은 입력 임피던스와 충분한 이득으로 인해 LM358은 약한 센서 신호를 마이크로컨트롤러(예: Arduino, STM32) ADC에서 읽을 수 있는 수준으로 증폭하는 데 매우 적합합니다.
특정 용도:열전대, 압력 센서, 포토다이오드, 온도 센서(예: NTC 서미스터)용 신호 증폭.
2. 저전력/배터리 구동 장치
LM358 및 #39;의 넓은 작동 전압 범위(최저 3V)와 매우 낮은 대기 전류 소비는 배터리 구동 장치에 이상적인 선택이며 배터리 수명을 크게 연장합니다.
특정 용도:휴대용 기기, 리모콘, 연기 감지기, 무선 센서 노드.
3. DC 증폭기 및 버퍼
DC 신호 및 출력을 처리하는 기능과 네거티브 공급 레일(접지)로 스윙하는 기능 덕분에 회로의 여러 부분을 분리하기 위한 전압 팔로워(버퍼) 또는 DC 이득 스테이지로 사용하기에 매우 적합합니다.
특정 용도:임피던스 매칭, 전압 레벨 이동, ADC 입력 버퍼링.
4. 능동 필터 및 적분기
대역폭이 제한되어 있고 고주파 애플리케이션에는 적합하지 않지만 오디오 범위 또는 저주파 신호 처리(예: 50/60Hz 전력선 주파수 필터링)에는 매우 효과적입니다.
특정 용도:오디오 프리앰프, 저역통과/고역통과 필터, 전력선 노이즈 노치 필터.
5. 비교기 및 임계값 감지기
전용 비교기보다 속도는 느리지만 LM358은 전압이 설정 값을 초과하는지 여부를 감지하기 위해 고속 응답이 필요하지 않은 애플리케이션에서 완벽하게 사용할 수 있습니다.
특정 용도:과전압/저전압 감지, 윈도우 비교기, 조명 제어 스위치, 액체 레벨 감지.
6. 전원 관리
넓은 공급 전압 범위(최대 32V)를 통해 공급 전압 또는 전류를 모니터링하기 위해 12V 또는 24V 산업용 시스템에서 직접 사용할 수 있습니다.
특정 용도:선형 레귤레이터용 오류 증폭기, 전류 감지 증폭, 전압 모니터링 회로.
andnbsp;
설명
쿼드 연산 증폭기에 적합한 회로 설계를 활용하는 이 듀얼 연산 증폭기는 낮은 전력 소모, 접지/VEE까지 확장되는 공통 모드 입력 전압 범위, 단일 공급 또는 분할 공급 작동이 특징입니다. LM358 시리즈는 LM324의 1과 2분의 1에 해당합니다.
이 증폭기는 단일 공급 애플리케이션에서 표준 연산 증폭기 유형에 비해 몇 가지 뚜렷한 장점을 가지고 있습니다. 이 제품은 최저 3.0V 또는 최고 32V의 공급 전압에서 작동할 수 있으며 정지 전류는 MC1741과 관련된 전류의 5분의 1(증폭기 기준) 정도입니다. 공통 모드 입력 범위에는 네거티브 전원이 포함되므로 많은 애플리케이션에서 외부 바이어싱 부품이 필요하지 않습니다. 출력 전압 범위에는 음의 전원 전압도 포함됩니다.
andnbsp;
정보
|
범주
|
andnbsp;
|
|
|
제조업체
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|

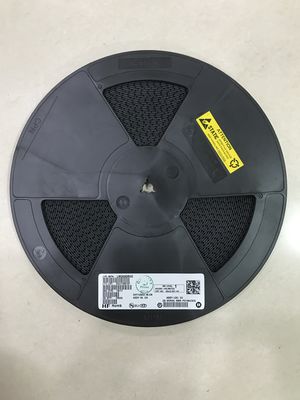

포장
|
테이프 및 앰프; 릴(TR)
컷테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품현황
|
활동적인
|
andnbsp;
|
|
증폭기 유형
|
andnbsp;
|
|
|
회로수
|
2
|
andnbsp;
|
|
출력 유형
|
-
|
andnbsp;
|
|
슬루율
|
-
|
andnbsp;
|
|
이득 대역폭 곱
|
1MHz
|
andnbsp;
|
|
전류 - 입력 바이어스
|
45nA
|
andnbsp;
|
|
전압 - 입력 오프셋
|
2mV
|
andnbsp;
|
|
현재 - 공급
|
800andmicro;A(x2채널)
|
andnbsp;
|
|
전류 - 출력/채널
|
40mA
|
andnbsp;
|
|
전압 - 공급 범위(최소)
|
3V
|
andnbsp;
|
|
전압 - 공급 범위(최대)
|
32V
|
andnbsp;
|
|
작동 온도
|
0도;C ~ 70도;C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|

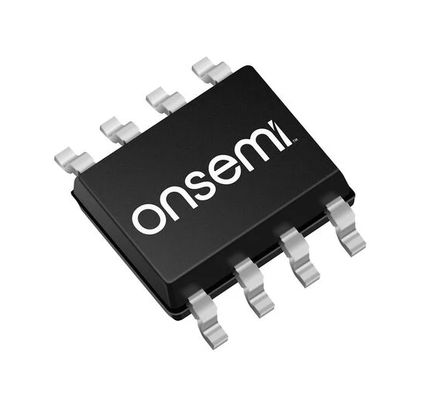

패키지/케이스
|
8-SOIC(0.154andquot;, 3.90mm 폭)
|
andnbsp;
|
|
공급자 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;

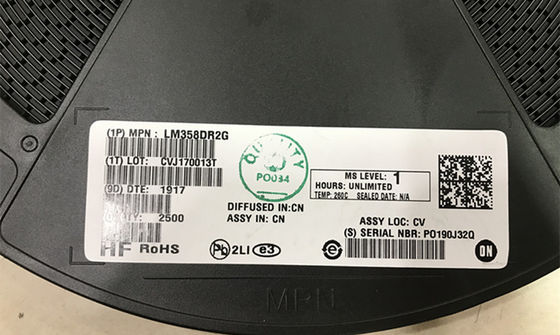

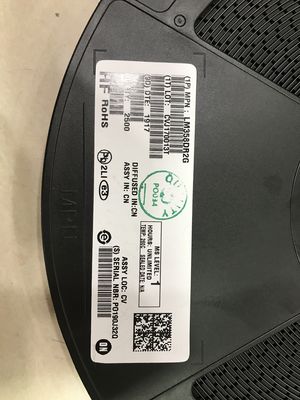

그림
