AD828ANZ 듀얼 50MHz 저잡음 비디오 연산 증폭기 1200V/µs 슬루율 0.02%/0.03° 차동 이득/위상 내부 이득 설정 저항, 고속 이미징 CCD 처리 및 초음파 시스템용

AD828ANZ 듀얼 50MHz 저소음 비디오 오프 앰프 1200V/μs 슬레브 레이트 0.02%/0.03° Diff Gain/Phase Internal Gain-Setting Resistors

특징

우수한 비디오 성능

0.01% 및 0.05°의 차분 증가 및 단계 오류

고속

130 MHz 3 dB 대역폭 (G = +2)

450V/s 스레브 속도

80 ns 0.01%로 정착 시간

낮은 전력

15mA 최대 전원 공급 전류

높은 출력 드라이브 용량

50 mA 증폭기당 최소 출력 전류

끝나는 케이블을 되돌리는 데 이상적입니다.

유연 한 전원 공급

+5V, 5V 및 15V 동작에 지정

±3.2V 분출 150 로드 (VS = 5 V) 로 스윙

우수한 DC 성능

20.0mV 입력 오프셋 전압

8 리드 SOIC 및 8 리드 플라스틱 미니 DIP로 제공됩니다.

신청서

1전문 비디오 및 방송 장비

예를 들어:비디오 라인 드라이버, 비디오 라우팅 스위치, 방송 카메라 채널, 전문적인 비디오 캡처 카드

이유:아주 낮습니다차차 증가 오류 (0.02%)그리고분기 오차 (0.03°)색상 왜곡을 최소화하여 고밀도 영상 신호를 보장합니다. 이것은 전문 비디오에서 중요한 측정입니다.

2의료 영상 시스템

예를 들어:의료용 프론트엔드 수신 회로초음파 시스템, 휴대용 초음파 장치.

이유:높은 대역폭 (50MHz) 및 높은 스레프 속도 (1200V/μs) 는 고주파 초음파 음향 신호의 정확한 증폭 및 전송을 가능하게합니다.낮은 노이즈 성능은 이미지 신호-노이즈 비율과 명확성을 향상시키는 데 도움이됩니다..

3:고속 데이터 획득 시스템

예를 들어: CCD (Charge-Coupled Device) 신호 처리이미징 시스템에서 채널, 고속 ADC (아날로그-디지털 변환기) 를 위한 드라이버 증폭기, 오실로스코프 프론트엔드.

이유:센서 (CCD와 같이) 의 약한 신호에 빠르게 반응하고 증폭하여 신호 무결성을 손상시키지 않고 후속 ADC에 충실하게 구동 할 수 있습니다.

4통신 및 RF 시스템

예를 들어:중간 주파수 (IF) 증폭, 신호 조건화

이유:충분한 대역폭과 스레드 레이트는 증폭 및 버퍼링을 위해 IF 범위의 RF 신호를 처리 할 수 있습니다.

설명

AD828은 저렴한 비용으로 케이블 드라이브와 같은 +2 또는 그 이상의 이득과 높은 출력 드라이브 기능을 필요로하는 비디오 애플리케이션에서 사용하도록 최적화된 듀얼 비디오 옵 앰프입니다.낮은 전력과 단일 공급 기능으로 인해, 우수한 차차 이득 및 단계 오류와 함께, AD828은 비디오 카메라 및 전문 비디오 장비와 같은 전력 민감한 응용 프로그램에 이상적입니다.

40MHz까지의 0.1 dB 평면성, 0.01%와 0.05°의 낮은 차차 증가와 단계 오류와 함께AD828은 모든 비디오 응용 프로그램에 대한 훌륭한 선택입니다130 MHz 가이드 대역폭과 450 V/μs slew 비율은 AD828을 비디오 모니터, CATV, 컬러 복사기, 이미지 스캐너 및 팩스 기기를 포함한 많은 고속 애플리케이션에 유용하게 만듭니다.

AD828은 단일 5V 전원 공급 장치와 ±5V에서 ±15V의 듀얼 전원 공급 장치로 작동하도록 완전히 지정되어 있습니다. 이 전원 공급 장치의 유연성,15mA의 매우 낮은 공급 전류와 모든 전원 공급 조건에서 우수한 AC 특성을 갖춘, AD828은 많은 까다로운 동시에 전력 민감한 애플리케이션에 이상적인 선택입니다.

AD828은 높은 속도 및 비디오 시스템에서 장점 단계 (강화> +2) 또는 활성 필터로 탁월한 전압 피드백 오프 앰프이며 45 ns에서 0.1%의 정착 시간을 달성합니다.소 입력 오프셋 전압 최대 2mV.

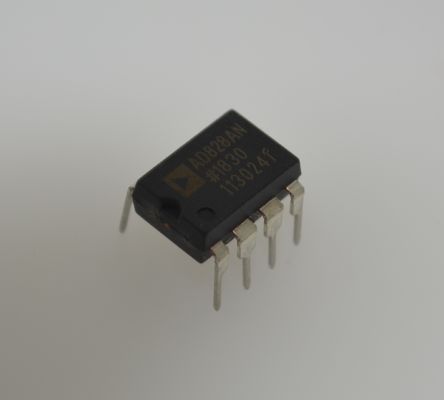

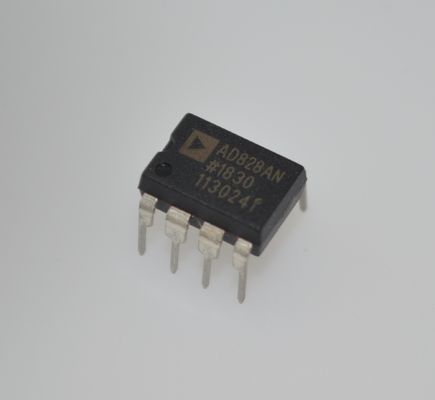

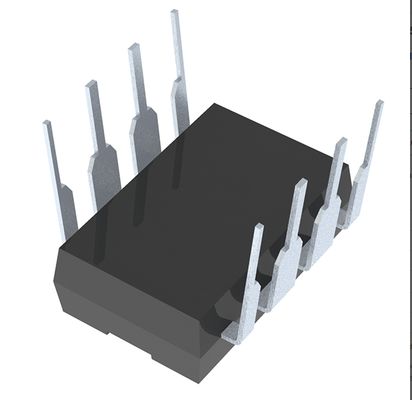

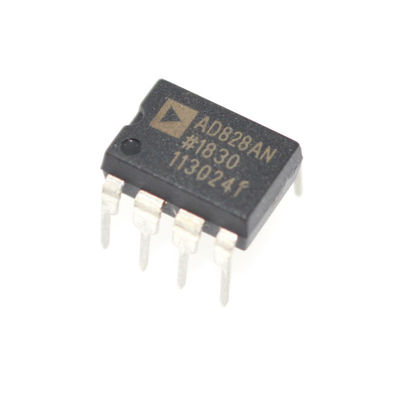

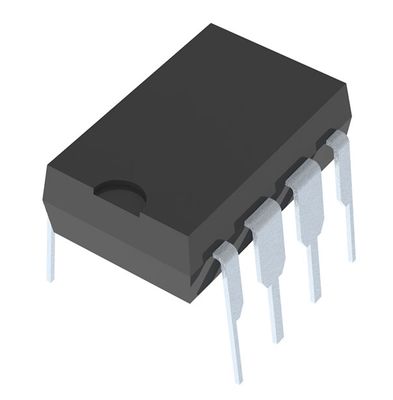

AD828은 저비용, 작은 8 리드 플라스틱 미니 DIP 및 SOIC 패키지로 제공됩니다.
