제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 듀얼 레일-투-레일 출력 연산 증폭기,휴대용 장비를 위한 저가형 연산 증폭기,연산 증폭기는 높은 정전 용량 부하를 구동 |
||

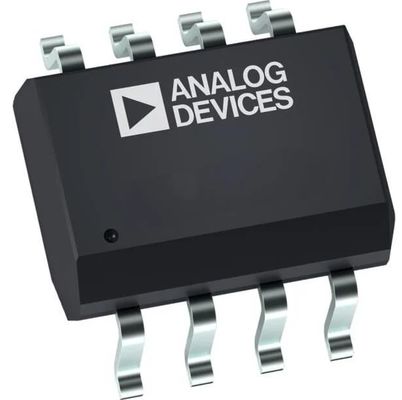

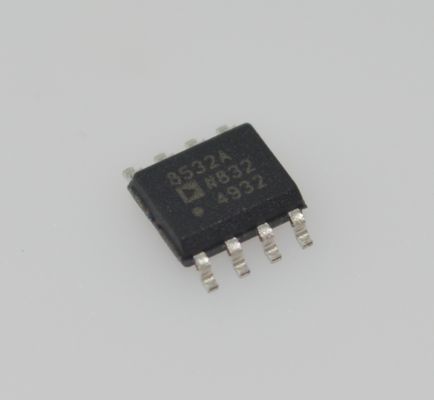

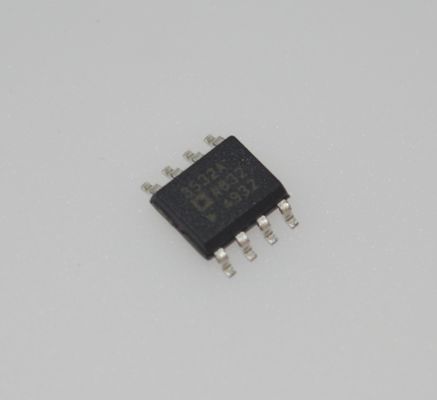

AD8532ARZ 듀얼 250mA 레일-투-레일 출력 연산 증폭기 3V ~ 6V 단일 전원 저가형, 휴대용 장비, 오디오 및 USB 장치에 적합하며, 높은 용량성 부하 구동
andnbsp;
특징
단일 전원 작동: 2.7V ~ 6V
높은 출력 전류: andplusmn;250mA
낮은 공급 전류: 750 andmu;A/증폭기
넓은 대역폭: 3MHz
슬루율: 5V/andmu;s
위상 반전 없음
낮은 입력 전류
단일 이득 안정
레일-투-레일 입력 및 출력
andnbsp;
응용 분야
멀티미디어 오디오
LCD 드라이버
ASIC 입력 또는 출력 증폭기
헤드폰 드라이버
andnbsp;
설명
AD8531, AD8532 및 AD8534는 250mA 출력 구동 전류를 특징으로 하는 단일, 듀얼 및 쿼드 레일-투-레일 입력/출력 단일 전원 증폭기입니다. 이 높은 출력 전류는 이러한 증폭기가 저항성 또는 용량성 부하를 구동하는 데 매우 적합하게 만듭니다. AC 성능은 3MHz 대역폭, 5V/andmu;s 슬루율 및 낮은 왜곡으로 매우 우수합니다. 모두 3V 단일 전원 및 5V 전원에서 작동하도록 보장됩니다.
매우 낮은 입력 바이어스 전류는 AD853x가 적분기, 다이오드 증폭 및 낮은 입력 바이어스 전류가 필요한 기타 응용 분야에 사용될 수 있도록 합니다. 공급 전류는 5V에서 증폭기당 750 andmu;A에 불과하여 낮은 전류 응용 분야에서 높은 전류 부하를 제어할 수 있습니다.
응용 분야에는 컴퓨터, 사운드 포트, 사운드 카드 및 셋톱 박스용 오디오 증폭이 포함됩니다. AD853x 제품군은 매우 안정적이며 LCD에서 발견되는 것과 같은 높은 용량성 부하를 구동할 수 있습니다.
입력 및 출력에서 레일-투-레일로 스윙할 수 있는 기능은 설계자가 단일 전원 시스템에서 CMOS DAC 또는 기타 넓은 출력 스윙 장치를 버퍼링할 수 있도록 합니다.
AD8531/AD8532/AD8534는 확장된 산업 온도 범위(andminus;40anddeg;C ~ +85anddeg;C)에서 지정됩니다. AD8531은 8핀 SOIC, 5핀 SC70 및 5핀 SOT-23 패키지로 제공됩니다. AD8532는 8핀 SOIC, 8핀 MSOP 및 8핀 TSSOP 표면 실장 패키지로 제공됩니다. AD8534는 좁은 14핀 SOIC 및 14핀 TSSOP 표면 실장 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
증폭기 유형
|
andnbsp;
|
|
|
회로 수
|
2
|
andnbsp;
|
|
출력 유형
|
레일-투-레일
|
andnbsp;
|
|
슬루율
|
5V/andmicro;s
|
andnbsp;
|
|
이득 대역폭 곱
|
3MHz
|
andnbsp;
|
|
전류 - 입력 바이어스
|
5 pA
|
andnbsp;
|
|
전압 - 입력 오프셋
|
25 mV
|
andnbsp;
|
|
전류 - 공급
|
750andmicro;A (x2 채널)
|
andnbsp;
|
|
전류 - 출력 / 채널
|
250 mA
|
andnbsp;
|
|
전압 - 공급 범위(최소)
|
2.7 V
|
andnbsp;
|
|
전압 - 공급 범위(최대)
|
6 V
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
8-SOIC (0.154", 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
