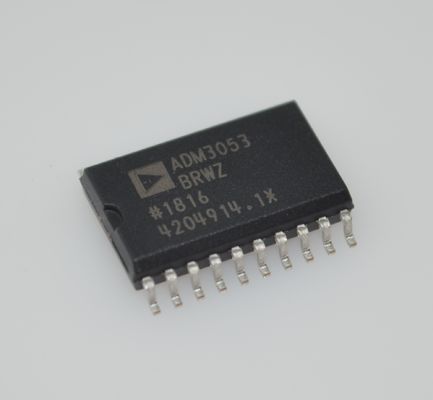

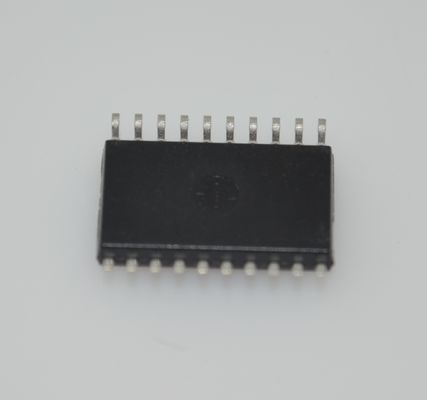

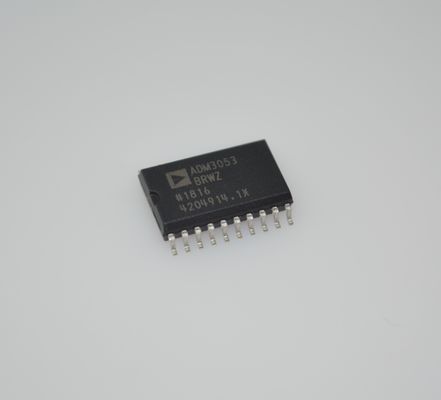

ADM3053BRWZ 5kV rms 산업 네트워크 및 모터 제어용 통합된 고립 DC-DC ISO 11898-2 1Mbps 고 CMTI SOIC-20 패키지

ADM3053BRWZ 5kV rms 산업 네트워크 및 모터 제어용 통합된 고립 DC-DC ISO 11898-2 1Mbps 고 CMTI SOIC-20 패키지

특징

2.5kV rms 신호와 전력 격리된 CAN 송신기

isoPower 통합된 고립 DC-DC 변환기

VCC에서 5V 작동

5V 또는 3.3V 작동

ISO 11898 표준을 준수합니다.

최대 1 Mbps의 고속 데이터 속도

전원이 없는 노드는 버스를 방해하지 않습니다

버스에 110 개 이상의 노드를 연결

감소된 EMI를 위한 기울기 제어

열 차단 보호

높은 일반 모드 일시적 면역: > 25 kV/μs

안전 및 규제 승인

UL 인정

UL 1577 당 1분 동안 2500V rms

CSA 구성 요소 수용 통지 5A

VDE 적합성 인증서

DIN EN 60747-5-2 (VDE 0884 제2부): 2003-01

VIORM = 560 V 최고

산업용 작동 온도 범위 (-40°C ~ +85°C)

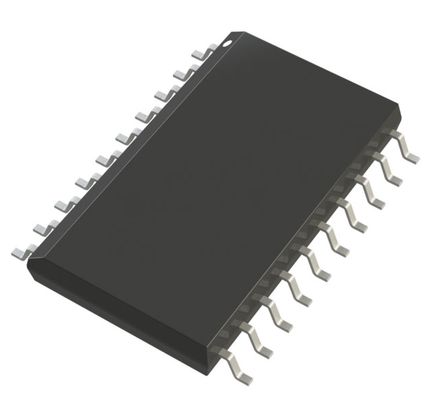

넓은 몸체, 20 개의 리드 SOIC 패키지로 제공됩니다.

응용 프로그램

CAN 데이터 버스

산업 현장 네트워크

설명

ADM3053는 분리된 제어장치 영역 네트워크 (CAN) 물리 계층 수신기이며 통합된 분리 된 DC-to-dc 변환기가 있습니다. ADM3053는 ISO 11898 표준을 준수합니다.

이 장치는 2채널 격리기, CAN 트랜시버,그리고 아날로그 디바이스 isoPower® dc-to-dc 변환기 하나의 SOIC 표면 장착 패키지로칩 내 오시일레이터는 내부 트랜스포머를 구동하는 제곱 파형의 쌍을 출력하여 단위 전력을 공급합니다.장치는 완전히 격리 된 CAN 솔루션을 실현하는 단일 5 V 공급 장치에 의해 공급됩니다..

ADM3053는 CAN 프로토콜 컨트롤러와 물리적 계층 버스 사이의 완전히 격리 된 인터페이스를 만듭니다. 최대 1 Mbps의 데이터 속도로 실행 할 수 있습니다.

장치는 출력 단회로에 대한 보호를 위해 전류 제한 및 열 종료 기능이 있습니다. 부품은 산업 온도 범위에서 완전히 지정되어 있으며 20 리드,폭 넓은 SOIC 패키지.

ADM3053에는 isoPower 기술이 포함되어 있으며, 트랜스포머를 통해 전력을 전송하기 위해 고주파 스위치 요소를 사용합니다.배기가스 표준을 충족시키기 위해 인쇄 회로 보드 (PCB) 레이아웃에서 특별한 주의가 필요합니다.이소파워 장치로 방사성 방출을 제어하기 위한 권고서 AN-0971의 적용 참고에 참조하여 보드 레이아웃에 대한 자세한 사항을 참조하십시오.
