| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 60V 계단 다운 변환 IC,0.5 열 차단과 함께 버크 변환기,에코 모드와 MSOP-10 전압 조절기 |
||

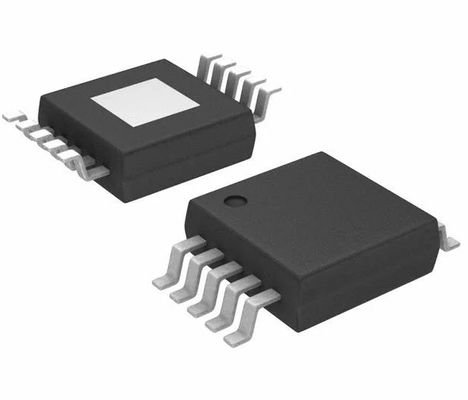

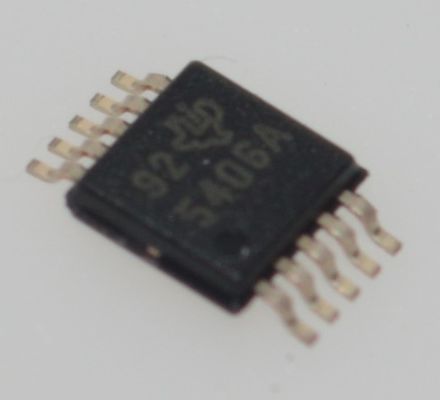

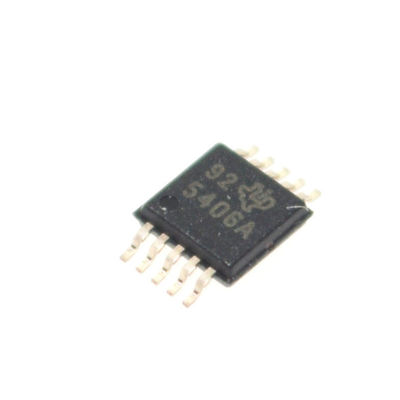

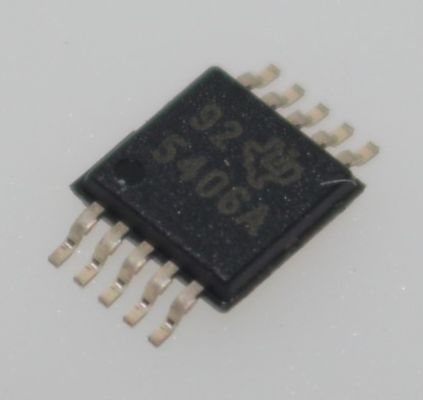

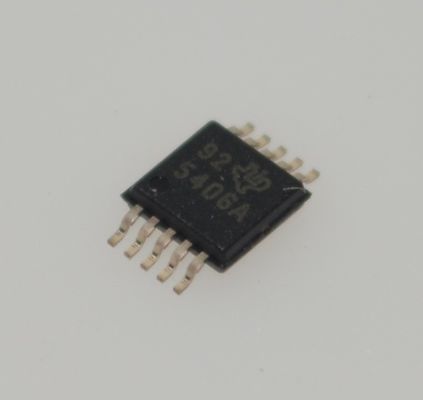

TPS54060ADGQR 60V 0.5A 강압 컨버터, 1andmu;A IQ, 1.2Vandplusmn;1% Ref, 200mandOmega; MOSFET, 100kHz-2.5MHz, Eco-mode, 열 차단, 3.5mmx3.5mm MSOP-10
andnbsp;
특징
3.5V ~ 60V 입력 전압 범위
200-mandOmega; 하이 사이드 MOSFET
PulseSkipping Eco-Modeandtrade;를 통한 경부하 시 고효율
TPS54060보다 더 정확한 UVLO 전압을 위한 더 좁은 활성화 임계값
조정 가능한 UVLO 전압 및 히스테리시스
116andmu;A 작동 대기 전류
1.3andmu;A 셧다운 전류
100kHz ~ 2.5MHz 스위칭 주파수
외부 클럭과 동기화
조정 가능한 슬로우 스타트/시퀀싱
UV 및 OV 전원 양호 출력
0.8-V 내부 전압 레퍼런스
MSOP.10 및 3mm x 3mm VSON-10 패키지, PowerPAD 포함andtrade;
andnbsp;
응용 분야
12-V, 24-V 및 48-V 산업 및 상업용 저전력 시스템
애프터마켓 자동차 액세서리: 비디오, GPS, 엔터테인먼트
andnbsp;
설명
TPS54060A 장치는 통합 하이 사이드 MOSFET이 있는 60V, 0.5A 강압 레귤레이터입니다. 전류 모드 제어는 간단한 외부 보상 및 유연한 부품 선택을 제공합니다. 저 리플 펄스 스킵 모드는 무부하 시 조절된 출력 공급 전류를 116andmu;A로 줄입니다. 활성화 핀을 사용하면 활성화 핀이 낮을 때 셧다운 공급 전류가 1.3uA로 감소합니다.
저전압 록아웃은 내부적으로 2.5V로 설정되지만 활성화 핀을 사용하여 증가할 수 있습니다. 출력 전압 시작 램프는 시퀀싱/트래킹을 위해 구성할 수도 있는 슬로우 스타트 핀에 의해 제어됩니다. 오픈 드레인 전원 양호 신호는 출력이 공칭 전압의 94% ~ 107% 범위 내에 있음을 나타냅니다.
넓은 스위칭 주파수 범위는 효율성 및 외부 부품 크기를 최적화할 수 있도록 합니다. 주파수 폴드백 및 열 차단은 과부하 조건에서 부품을 보호합니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
테이프 및 릴 (TR)
컷 테이프 (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
강압
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력 (최소)
|
3.5V
|
andnbsp;
|
|
전압 - 입력 (최대)
|
60V
|
andnbsp;
|
|
전압 - 출력 (최소/고정)
|
andnbsp;
|
|
|
전압 - 출력 (최대)
|
58V
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
100kHz ~ 2.5MHz
|
andnbsp;
|
|
동기 정류기
|
아니요
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
10-HVSSOP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
