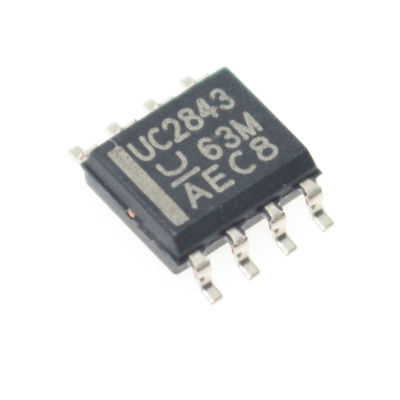

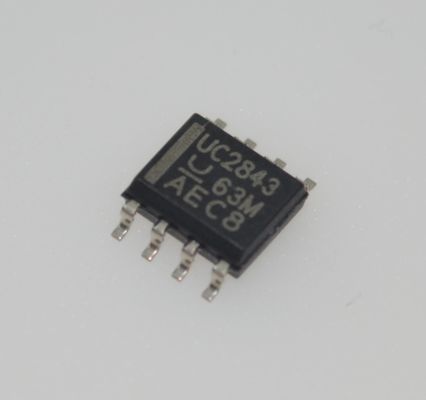

UC2843D8TR 500kHz 동작과 함께 전류 모드 PWM 컨트롤러 8.4V/7.9V UVLO 50mA 토템 폴 출력 내부 트림드 밴드gap 낮은 시작 및 SOIC-8에서 운영 전류

UC2843D8TR 500kHz 작동 전류 모드 PWM 컨트롤러, 8.4V/7.9V UVLO, 50mA 토템 폴 출력, 내부 트리밍 밴드갭, 낮은 시동 및 작동 전류, SOIC-8

특징

• 오프라인 및 DC-DC 컨버터에 최적화

• 낮은 시동 전류 (< 1mA)

• 자동 피드포워드 보상

• 펄스별 전류 제한

• 향상된 부하 응답 특성

• 히스테리시스를 갖는 저전압 록아웃

• 이중 펄스 억제

• 고전류 토템 폴 출력

• 내부 트리밍 밴드갭 레퍼런스

• 최대 500kHz 작동

• 낮은 출력 저항의 오류 증폭기

응용 분야

• 모든 극성의 스위칭 레귤레이터

• 변압기 결합 DC-DC 컨버터

설명

UCx84x 시리즈 제어 집적 회로는 최소한의 외부 부품으로 오프라인 또는 DC-DC 고정 주파수 전류 모드 제어 방식을 구현하는 데 필요한 기능을 제공합니다. 내부적으로 구현된 회로에는 1mA 미만의 시동 전류를 특징으로 하는 저전압 록아웃(UVLO)과 오류 증폭기 입력에서 정확성을 위해 트리밍된 정밀 레퍼런스가 포함됩니다. 다른 내부 회로에는 래치된 작동을 제공하는 로직, 전류 제한 제어도 제공하는 펄스 폭 변조(PWM) 비교기, 고 피크 전류를 소스 또는 싱크하도록 설계된 토템 폴 출력 스테이지가 포함됩니다. N 채널 MOSFET을 구동하도록 설계된 출력 스테이지는 출력 스테이지가 꺼짐 상태일 때 낮습니다.

UCx84x 제품군은 다양한 패키지 옵션, 온도 범위 옵션, 최대 듀티 사이클 선택, 턴온 및 턴오프 임계값 및 히스테리시스 범위 선택을 제공합니다. 더 높은 턴온 또는 턴오프 히스테리시스를 가진 장치는 오프라인 전원 공급 장치에 적합하며, 더 좁은 히스테리시스 범위를 가진 장치는 DC-DC 응용 분야용으로 설계되었습니다. UC184x 장치는 –55°C ~ 125°C에서 작동하도록 지정되고, UC284x 시리즈는 –40°C ~ 85°C에서 작동하도록 지정되며, UC384x 시리즈는 0°C ~ 70°C에서 작동하도록 지정됩니다.
