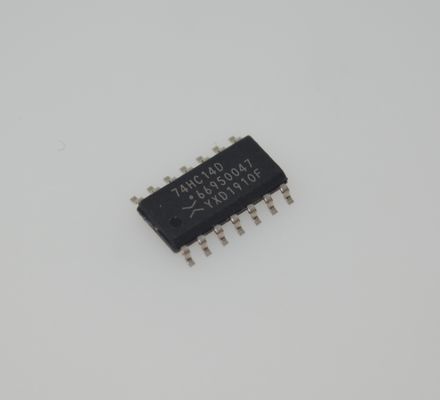

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D 헥스 인버터 고속 CMOS 저전력 Schmitt 트리거 광범위 전압(2-6V) 높은 노이즈 내성 직접 TTL 호환성 균형 잡힌 전파 산업 표준 신뢰성

모든 종류의 구성 요소에 대한 요구 사항을 충족하는지 확인하십시오.

Schmitt 트리거모든 종류의 구성 요소에 대한 요구 사항을 충족하는지 확인하십시오.

고속: tpd = 11 ns (typ.) at VCC = 5 V

저전력 소모: ICC = 1.0 andmicro;A (최대) at Ta = 25℃

높은 노이즈 내성: VH = 1.1 V (typ.) at VCC = 4.5 V

균형 잡힌 전파 지연: tPLH andasymp; tPHL

광범위한 작동 전압 범위: VCC(opr) = 2.0 to 6.0 V

모든 종류의 구성 요소에 대한 요구 사항을 충족하는지 확인하십시오.

응용 분야

1. 신호 컨디셔닝 및 쉐이핑

이것이 가장 고전적인 응용 분야입니다. Schmitt 트리거 입력 구조는 느리게 변화하거나 노이즈가 있는 신호에 민감하지 않게 만듭니다.

스위치 디바운싱: 기계식 스위치 또는 버튼의 물리적 바운싱을 제거하여 한 번의 누름으로 하나의 깨끗한 펄스만 생성되도록 합니다.

파형 쉐이핑: 사인파 또는 삼각파와 같은 아날로그 파형을 사각 디지털 신호로 변환합니다.

노이즈 필터링: 환경 노이즈가 있는 신호, 종종 긴 전송 라인에서 깨끗한 디지털 로직 레벨을 복구합니다.

2. 펄스 생성 및 파형 생성

히스테리시스 특성으로 인해 간단한 발진기 및 펄스 발생기를 쉽게 구축할 수 있습니다.

Astable Multivibrator: 클럭 신호 또는 타이밍 펄스를 생성하기 위해 간단하고 신뢰할 수 있는 사각파 발생기를 형성하려면 저항 하나와 커패시터 하나만 필요합니다. 이것은 마이크로컨트롤러와 같은 시스템에서 매우 일반적인 저비용 클럭 소스입니다.

펄스 감지기

: 입력 신호의 에지(상승 또는 하강)를 감지하고 해당 출력 펄스를 생성하도록 설계할 수 있습니다.3. 레벨 시프팅 및 인터페이싱

작동 전압 범위가 2V ~ 6V이지만 혼합 전압 시스템에서도 인터페이스 역할을 할 수 있습니다.

TTL 호환 인터페이스

: 74HC14D는 5V TTL 로직 시스템에 직접 연결하여 CMOS 레벨 출력을 제공하여 두 로직 제품군 간의 버퍼 역할을 할 수 있습니다.4. 지연 라인

고정된 전파 지연 시간을 활용하여 간단한 지연 회로를 구성하는 데 사용할 수 있습니다. 여러 인버터를 직렬로 연결하면 더 긴 고정 지연을 얻을 수 있습니다.

andnbsp;

모든 종류의 구성 요소에 대한 요구 사항을 충족하는지 확인하십시오.

74HC14D는 실리콘 게이트 C2MOS 기술로 제작된 고속 CMOS SCHMITT INVERTER입니다. CMOS 저전력 소모를 유지하면서 동등한 LSTTL과 유사한 고속 작동을 달성합니다. 핀 구성 및 기능은 74HC04D와 동일하지만 입력은 25% VCC 히스테리시스를 가지며 schmitt 트리거 기능으로 74HC14D는 느린 입력 신호를 수신하는 라인 수신기로 사용할 수 있습니다.

모든 입력에는 정전기 방전 또는 과도 과전압에 대한 보호 회로가 장착되어 있습니다.

andnbsp;

모든 종류의 구성 요소에 대한 요구 사항을 충족하는지 확인하십시오.
