정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 30V 200mA Schottky diode,SOT-723 ultra-miniature diode,AEC-Q101 qualified Schottky diode |
||

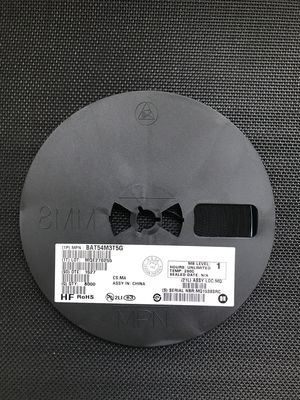

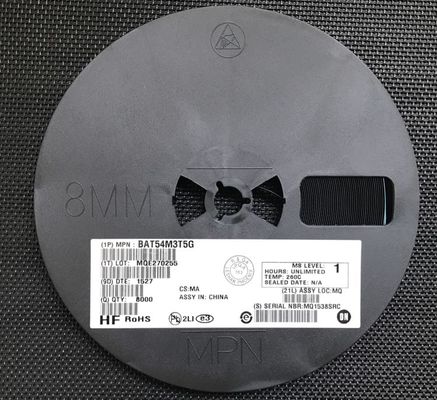

BAT54M3T5G 30V 200mA 트리플 시리즈 쇼트키 다이오드, 1V 낮은 Vf, 5ns 빠른 스위칭, SOT-723 초소형 패키지, 고효율, 낮은 누설, AEC-Q101 인증, 테이프 and 릴 포장
andnbsp;
특징
andbull; 매우 빠른 스위칭 속도
andbull; 낮은 순방향 전압 andminus; 0.35 볼트 (Typ) @ IF = 10 mAdc
andbull; 보드 공간 감소
andbull; NSV 접두사 (자동차 및 기타 애플리케이션, 고유한 사이트 및 제어 변경 요구 사항 필요); AECandminus;Q101 인증 및 PPAP 가능
andbull; 이 장치는 Pbandminus;Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
andnbsp;
응용 분야
1: 고주파 정류 회로
2: 신호 감지 및 복조
3: 역 극성 보호
4: DC-DC 컨버터 회로
5: 휴대용 및 배터리 구동 장치
6: 자동차 전자 시스템
7: 고밀도 PCB 설계
andnbsp;
설명
이 쇼트키 배리어 다이오드는 고속 스위칭 응용 분야, 회로 보호 및 전압 클램핑을 위해 설계되었습니다. 매우 낮은 순방향 전압은 전도 손실을 줄입니다. 소형 표면 실장 패키지는 공간이 제한된 휴대용 및 휴대용 응용 분야에 적합합니다.

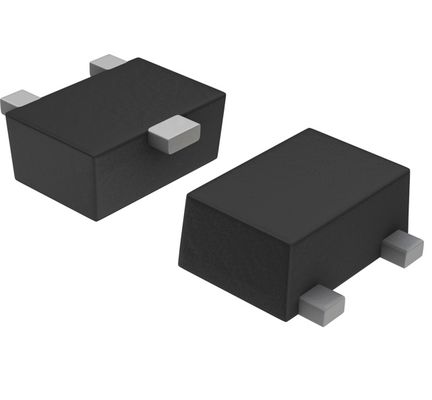

BAT54M3T5G 장치는 인기 있는 SOTandminus;23 3선 장치의 파생 제품이며 SOTandminus;723 표면 실장 패키지에 들어 있습니다. 이 장치는 보드 공간이 중요한 저전력 표면 실장 응용 분야에 이상적입니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 and 릴 (TR)
컷 테이프 (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기술
|
andnbsp;
|
|
|
전압 - DC 역방향 (Vr) (최대)
|
30 V
|
andnbsp;
|
|
전류 - 평균 정류 (Io)
|
200mA
|
andnbsp;
|
|
전압 - 순방향 (Vf) (최대) @ If
|
800 mV @ 100 mA
|
andnbsp;
|
|
속도
|
소신호 =< 200mA (Io), 모든 속도
|
andnbsp;
|
|
역 회복 시간 (trr)
|
5 ns
|
andnbsp;
|
|
전류 - 역 누설 @ Vr
|
2 andmicro;A @ 25 V
|
andnbsp;
|
|
정전용량 @ Vr, F
|
10pF @ 1V, 1MHz
|
andnbsp;
|
|
장착 유형
|
andnbsp;
|
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
SOT-723
|
andnbsp;
|
|
작동 온도 - 접합
|
-55anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
당사의 장점:휴대폰, PDA, 노트북 컴퓨터
andnbsp;
모든 종류의 부품에 대한 요구 사항을 충족하십시오.^_^
제품 목록
일련의 전자 부품, 반도체, 능동 및 수동 부품의 전체 범위를 공급합니다. PCB의 BOM을 얻을 수 있도록 도와드릴 수 있습니다. 한마디로, 여기에서 원스톱 솔루션을 얻을 수 있습니다.
제안에는 다음이 포함됩니다.
집적 회로, 메모리 IC, 다이오드, 트랜지스터, 커패시터, 저항기, 바리스터, 퓨즈, 트리머 and 전위차계, 변압기, 배터리, 케이블, 릴레이, 스위치, 커넥터, 터미널 블록, 크리스탈 and 발진기, 인덕터, 센서, 변압기, IGBT 드라이버, LED, LCD, 컨버터, PCB (인쇄 회로 기판), PCBA (PCB 어셈블리)
강력한 브랜드:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK 등
