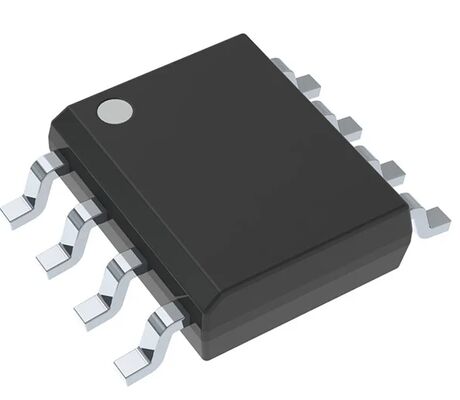

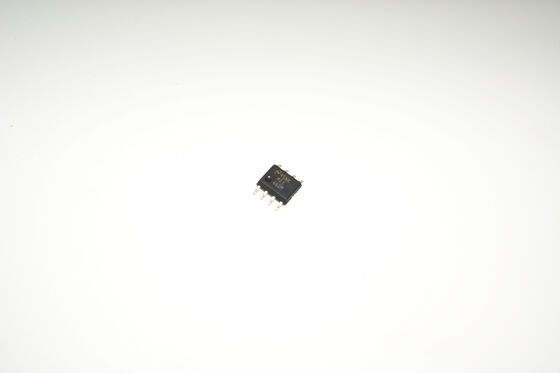

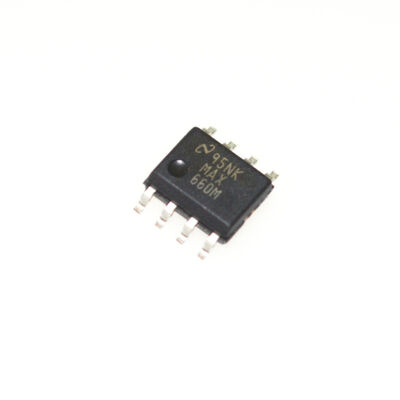

MAX660MX 5V 60mA 충전 펌프 DC-DC 인버터/전압 증폭기 SOIC-8 패키지 99% 전압 변환 효율

MAX660MX 5V 60mA 차지 펌프 DC-DC 인버터/전압 배가기 SOIC-8 패키지 99% 전압 변환 효율 인덕터 불필요 Op-Amp 및 LCD 바이어스 공급용

andnbsp;

특징

• 입력 전압 반전 또는 배가

• 좁은 SO-8 패키지

• 6.5-Ω 일반 출력 저항

• 100mA에서 88% 일반 변환 효율

• 선택 가능한 발진기 주파수: 10 kHz/80 kHz

andnbsp;

응용 분야

• 노트북 컴퓨터

• 휴대폰

• 의료 기기

• 연산 증폭기 전원 공급 장치

• 인터페이스 전원 공급 장치

• 휴대용 기기

andnbsp;

설명

MAX660 CMOS 차지 펌프 전압 변환기는 다용도 비규제 스위치드 커패시터 인버터 또는 배가기입니다. 1.5V ~ 5.5V의 넓은 공급 전압에서 작동하는 MAX660은 두 개의 저가 커패시터를 사용하여 인덕터 기반 컨버터와 관련된 비용, 크기 및 EMI 없이 100mA의 출력 전류를 제공합니다. 작동 전류가 120 µA에 불과하고 대부분의 부하에서 90% 이상의 작동 효율을 제공하는 MAX660은 배터리 구동 시스템에 이상적인 성능을 제공합니다. MAX660 장치는 병렬로 직접 작동하여 출력 임피던스를 낮추어 주어진 전압에서 더 많은 전류를 제공할 수 있습니다.

FC(주파수 제어) 핀은 공칭 10-kHz 또는 80-kHz 발진기 주파수 중에서 선택합니다. 발진기 주파수는 OSC 핀에 외부 커패시터를 추가하여 낮출 수 있습니다. 또한 OSC 핀은 최대 150kHz의 외부 클럭으로 MAX660을 구동하는 데 사용할 수 있습니다. 이러한 방법을 통해 출력 리플 주파수 및 고조파를 제어할 수 있습니다.

또한 MAX660은 양의 입력 전압을 정확히 절반으로 나누도록 구성할 수 있습니다. 이 모드에서는 최대 11V의 입력 전압을 사용할 수 있습니다.

andnbsp;

정보

andnbsp;

도면

당사의 장점:휴대폰, PDAand#39;s, 노트북 comput.ers

• 고품질 제품 --- 당사의 제안은 100% 새롭고 원본이며 ROHS를 준수합니다.
• 경쟁력 있는 가격 --- 좋은 가격으로 좋은 구매 채널.
• 전문적인 서비스 --- 배송 전 엄격한 품질 테스트 및 구매 후 완벽한 애프터 서비스.
• 충분한 재고 --- 강력한 구매 팀의 지원으로,
• 빠른 배송 --- 결제 확인 후 1-3 영업일 이내에 상품을 배송합니다.

andnbsp;

모든 종류의 구성 요소에 대한 요구 사항을 충족하십시오.^_^


제품 목록
일련의 전자 부품, 반도체, 능동 및 수동 부품의 전체 범위를 공급합니다. PCB의 bom을 모두 얻을 수 있도록 도와드릴 수 있습니다. 한마디로 여기에서 원스톱 솔루션을 얻을 수 있습니다.


다음 제안 포함:
집적 회로, 메모리 IC, 다이오드, 트랜지스터, 커패시터, 저항기, 바리스터, 퓨즈, 트리머 및 포텐쇼미터, 변압기, 배터리, 케이블, 릴레이, 스위치, 커넥터, 단자대, 크리스탈 및 발진기, 인덕터, 센서, 변압기, IGBT 드라이버, LED, LCD, 컨버터, PCB(인쇄 회로 기판), PCBA(PCB 어셈블리)

강력한 브랜드:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK 등
