제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | AD9518-3ABCPZ 저지터 클럭 발생기,FPGA용 PLL VCO 클럭 발생기,LVPECL LVDS CMOS 클럭 합성기 |
||

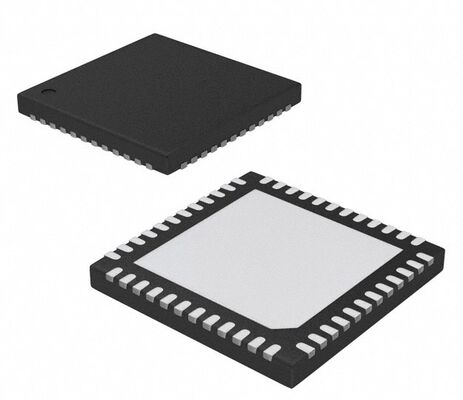

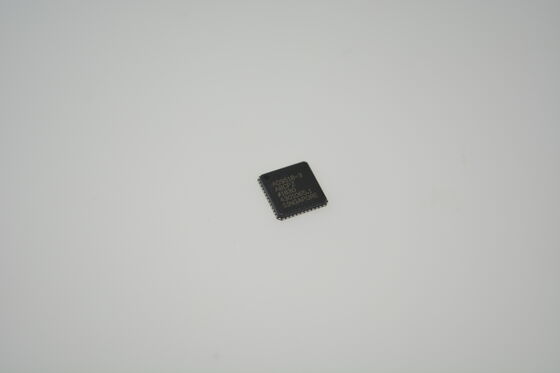

AD9518-3ABCPZ 저지터 클럭 생성기 (PLL 및 VCO 포함) 8개의 구성 가능한 출력 (LVPECL/LVDS/CMOS) 고속 ADC/DAC 및 FPGA 클럭용 정수-N 주파수 합성
기능
저위상 잡음, 위상 고정 루프 (PLL)
온칩 VCO는 1.75GHz ~ 2.25GHz에서 튜닝됩니다.
외부 VCO/VCXO는 최대 2.4GHz까지 선택 사항입니다.
1개의 차동 또는 2개의 단일 종단 기준 입력
기준 모니터링 기능
자동 복귀 및 수동 기준
스위치오버/홀드오버 모드
최대 250MHz까지 LVPECL, LVDS 또는 CMOS 기준 수용
PFD 경로의 프로그래밍 가능한 지연
디지털 또는 아날로그 잠금 감지, 선택 가능
3쌍의 1.6GHz LVPECL 출력
각 출력 쌍은 거친
위상 지연과 함께 1-32 분배기를 공유합니다.
부가 출력 지터: 225 fs rms
채널 간 스큐 쌍 출력<10 ps
전원 켜기 시 모든 출력의 자동 동기화
수동 출력 동기화 가능
48핀 LFCSP로 제공
응용 분야
저지터, 저위상 잡음 클럭 분배
SONET을 포함한 10/40/100 Gb/초 네트워킹 라인 카드
동기식 이더넷, OTU2/3/4
순방향 오류 수정 (G.710)
고속 ADC, DAC, DDS, DDC, DUC, MxFE 클럭킹
고성능 무선 트랜시버
ATE 및 고성능 계측
설명
AD9518-31은 온칩 PLL 및 VCO와 함께 서브 피코초 지터 성능을 갖춘 다중 출력 클럭 분배 기능을 제공합니다. 온칩 VCO는 1.75GHz ~ 2.25GHz에서 튜닝됩니다. 선택적으로 최대 2.4GHz의 외부 VCO/VCXO를 사용할 수 있습니다. AD9518-3은 데이터 컨버터 성능을 최대화하기 위해 저지터 및 저위상 잡음에 중점을 두며, 까다로운 위상 잡음 및 지터 요구 사항이 있는 다른 응용 분야에도 유익할 수 있습니다. AD9518-3은 6개의 LVPECL 출력(3쌍)을 특징으로 합니다. LVPECL 출력은 최대 1.6GHz에서 작동합니다. 추가 출력이 필요한 응용 분야, 크리스탈 기준 입력, 제로 지연 또는 시작 시 자동 구성을 위한 EEPROM의 경우 AD9520 및 AD9522를 사용할 수 있습니다. 또한 AD9516 및 AD9517은 AD9518과 유사하지만 출력 조합이 다릅니다. 각 출력 쌍에는 분할 비율과 거친 지연(또는 위상)을 모두 설정할 수 있는 분배기가 있습니다. LVPECL 출력의 분할 범위는 1에서 32까지입니다. AD9518-3은 48핀 LFCSP로 제공되며 단일 3.3V 전원에서 작동할 수 있습니다. 확장된 전압 범위가 필요한 외부 VCO는 차지 펌프 공급(VCP)을 5V에 연결하여 수용할 수 있습니다. 별도의 LVPECL 전원 공급 장치는 2.5V ~ 3.3V(공칭)일 수 있습니다. AD9518-3은 -40°C ~ +85°C의 산업용 범위에서 작동하도록 사양되었습니다.
정보
|
카테고리
|
집적 회로 (IC)
클럭/타이머
클럭 생성기, PLL, 주파수 합성기
|
|
|
제조사
|
Analog Devices Inc.
|
|
|
시리즈
|
-
|
|
|
패키징
|
트레이
|
|
|
부품 상태
|
판매 중
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
|
|
유형
|
클럭 생성기, 팬 아웃 분배
|
|
|
PLL
|
입니다
|
|
|
입력
|
CMOS, LVDS, LVPECL
|
|
|
출력
|
LVPECL
|
|
|
회로 수
|
1
|
|
|
비율 - 입력:출력
|
1:6
|
|
|
차동 - 입력:출력
|
예/예
|
|
|
주파수 - 최대
|
2.25GHz
|
|
|
크로스오버/승수기
|
예/없음
|
|
|
전압 - 전원 공급 장치
|
3.135V ~ 3.465V
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|
장착 유형
|
표면 실장형
|
|
|
패키지/인클로저
|
48-VFQFN 패드, CSP
|
|
|
공급업체 장치 패키지
|
48-LFCSP-VQ(7x7)
|
|
|
기본 제품 번호
|
AD9518
|
도면
