제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | MAX3232ESE+T RS-232 송신기,ESD 보호,3산업용 시스템용 RS-232 송신기 |
||

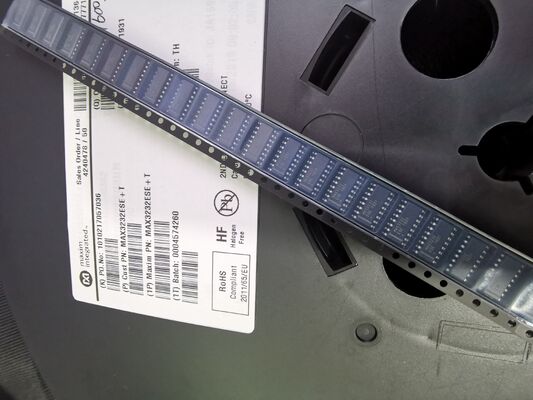

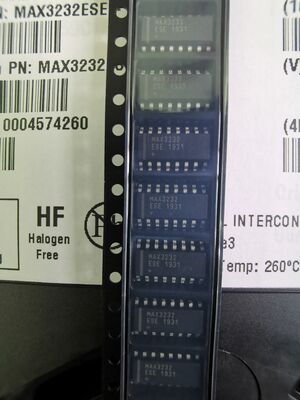

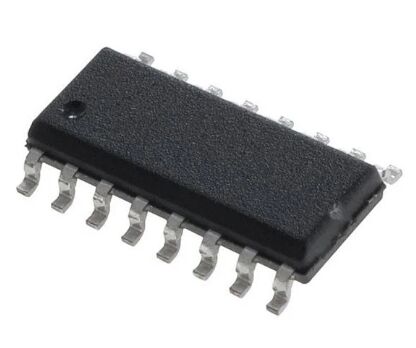

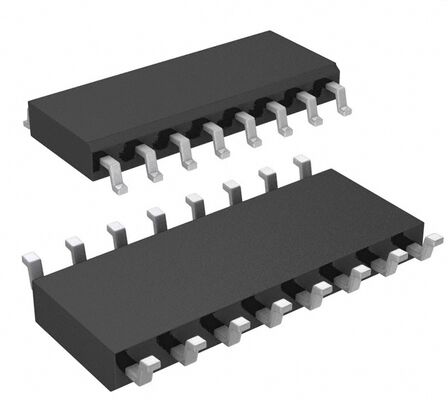

MAX3232ESE+T 3.0V ~ 5.5V RS-232 트랜시버 2 드라이버/2 수신기 ±15kV ESD 보호 저전력 250kbps 데이터 속도 배터리 구동 및 산업 시스템용
특징
● 통합 기능으로 보드 공간 절약 및 설계 단순화
• 차지 펌프 회로로 인해 양극 ±12V 공급 불필요
• +3V ~ +5.5V 공급에서 넓은 단일 공급 작동
• 항상 켜져 있는 추가 출력으로 외부 장치 모니터링 가능
● 전력 절약으로 배터리 수명 연장
• 셧다운 모드에서 수신기가 활성 상태일 때 1µA 공급 전류 (MAX3222, MAX3237, MAX3241)
응용 분야
● 배터리 구동 장비
● 휴대용 장비
● 주변 장치
● 데이터 통신 장비
설명
MAX3222/MAX3232/MAX3237/MAX3241 트랜시버는 듀얼 차지 펌프를 사용하여 3.0V ~ 5.5V 공급에서 진정한 RS-232 성능을 가능하게 하는 독점적인 저전압 강하 트랜스미터 출력 단계를 갖추고 있습니다. 이 장치에는 4개의 작은 0.1µF 외부 차지 펌프 커패시터만 필요합니다. MAX3222, MAX3232 및 MAX3241은 RS-232 출력 레벨을 유지하면서 120kbps의 데이터 속도로 작동하도록 보장됩니다. MAX3237은 일반 작동 모드에서 250kbps, MegaBaud™ 작동 모드에서 1Mbps의 데이터 속도로 작동하도록 보장됩니다.
MAX3222/MAX3232는 2개의 수신기와 2개의 드라이버를 가지고 있습니다. MAX3222 및 MAX3232는 각각 업계 표준 MAX242 및 MAX232와 핀, 패키지 및 기능적으로 호환됩니다.
MAX3241은 5개의 수신기와 3개의 드라이버를 가지고 있으며, MAX3237은 3개의 수신기와 5개의 드라이버를 가지고 있습니다. 수신기 R1 (MAX3237/MAX3241) 및 R2 (MAX3241)는 표준 출력 외에 추가 출력을 가지고 있습니다. 이러한 추가 출력은 항상 활성 상태이므로 VCC가 완전히 제거되었을 수 있는 회로에서 보호 다이오드를 순방향 바이어스하지 않고도 외부 장치를 모니터링할 수 있습니다.
MAX3222, MAX3232 및 MAX3241은 -40°C ~ +85°C 또는 0°C ~ 70°C의 작동 온도를 가진 공간 절약형 TSSOP 및 SSOP 패키지로 제공됩니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Analog Devices Inc./Maxim Integrated
|
|
|
시리즈
|
-
|
|
|
포장
|
테이프 및 릴 (TR)
전단 벨트 (CT)
Digi-Reel®은 맞춤형 테이프 및 테이프를 획득했습니다.
|
|
|
부품 상태
|
판매 중
|
|
|
유형
|
트랜시버
|
|
|
협정
|
RS232
|
|
|
드라이브/수신기 수
|
2/2
|
|
|
이중
|
전체 버전
|
|
|
수신기 지연
|
300 mV
|
|
|
데이터 속도
|
235Kbps
|
|
|
전압 - 전원 공급 장치
|
3V ~ 5.5V
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|
장착 유형
|
표면 실장형
|
|
|
패키지/인클로저
|
16-SOIC (0.154", 3.90mm 너비)
|
|
|
공급업체 장치 패키지
|
16-SOIC
|
|
|
기본 제품 번호
|
도면
